SAS21 - commutatore audio stereo 2x1
con distributore a 3 uscite e misuratore di livello e fase
SAS21 è un doppio commutatore audio stereo 2x1
realizzato

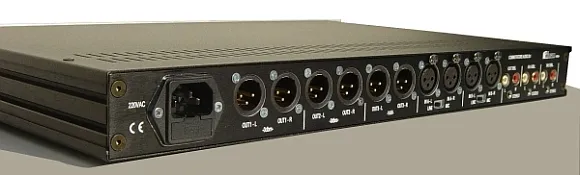

in un contenitore metallico da rack alto 1RU.
SAS21 è costituito da due sezioni di commutazione distinte, la prima lavora su
segnali bilanciati, la seconda su segnali sbilanciati, il comando è comune ad
entrambe le sezioni. Premendo il pulsante dell'ingresso A si seleziona
l'ingresso A sia della sezione bilanciata che di quella sbilanciata, la stessa
cosa avviene per l'ingresso B.

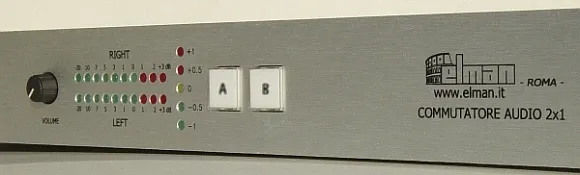

La sezione bilanciata del SAS21 è dotata anche di un misuratore di
livello e di fase stereo a led e di un distributore audio interno 1x3 che

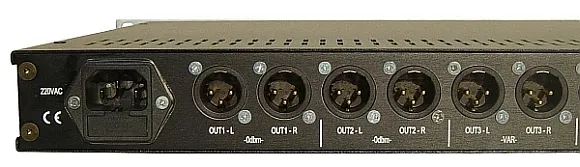

propone il segnale uscente dal commutatore, su 3 diverse uscite con connettori XLR maschi a 3 contatti.
Di queste 3 uscite, due sono regolate a 0 dBm (guadagno unitario; il livello del
segnale in uscita è lo stesso di quello in entrata), mentre il
livello della terza è amplificato di 12 dB e regolabile mediante il potenziometro del
volume che si trova sul pannello frontale; nello stesso pannello sono
disponibili i 2 pulsanti per la selezione del canale di ingresso: A o B.

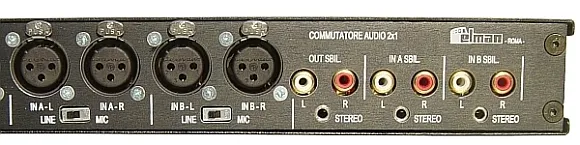

I due ingressi bilanciati sono provvisti di connettori XLR femmina e ognuno ha
un selettore del livello di ingresso: microfono o linea.
I due ingressi
sbilanciati e la relativa uscita sono muniti di connettori di tipo RCA e jack stereo da 3 mm
e possono essere usati indifferentemente per segnali a livello microfonico o a
livello di linea.
Nella sezione bilanciata, i due ingressi sono isolati e bilanciati mediante trasformatori mentre le uscite
sono bilanciate tramite amplificatori differenziali.
L'alimentatore a 220 Volts è entrocontenuto.
Le dimensioni sono: 40 (a) x 435 (l) x 280 (p) mm.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
