Commentatorx6 - postazione per 6 cronisti

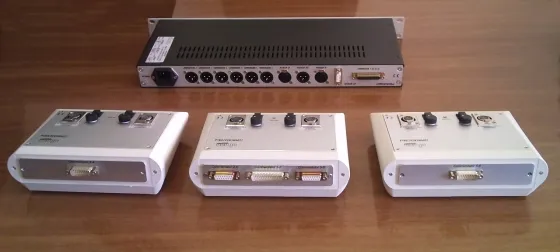

COMMENTATORx6 (clicca sulla foto per ingrandirla)



Commentatorx6 è un apparato costituito da 4 moduli: 3 postazioni cronista e una unità centrale, permette a 6 commentatori muniti di cuffia/microfono di intervenire contemporaneamente durante una trasmissione e di avere il ritorno del programma in cuffia. Ognuno dei commentatori premendo il tasto Intercom della propria cassetta cronista può entrare nel circuito dell'interfonico per parlare ed ascoltare il regista (il ritorno dalla regia è comune a tutti i cronisti).

L'uscita verso l'interfonico viaggia su un canale comune a tutti i cronisti.
Caratteristica peculiare del Commentatorx6 è la possibilità di collegare le quattro unità mediante un semplice cavo flat-cable non schermato anche per lunghezze di una certa entità, ciò è possibile perché le uscite audio sono tutte isolate mediante traslatori di qualità e le tre cassette cronista vengono alimentate con una tensione continua di 48V dall'unità centrale evitando indesiderati loop di massa.

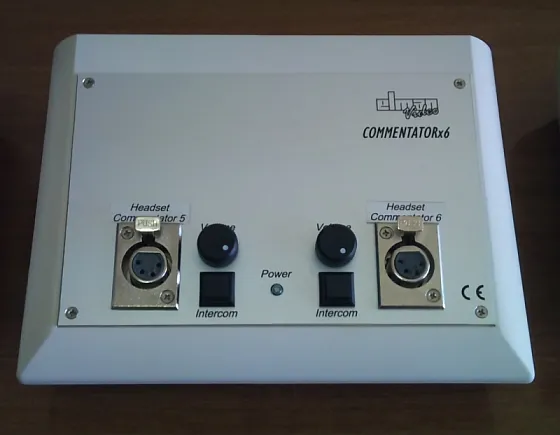

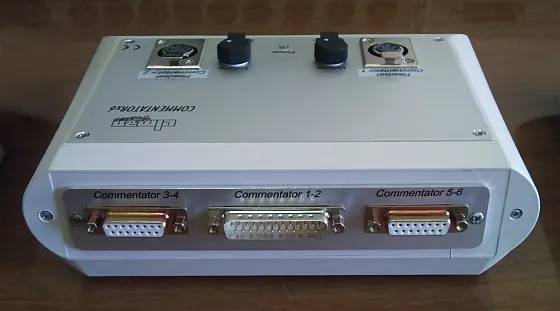

Ogni postazione cronista ha 2 connettori di ingresso XLR per collegare la cuffia/microfono di 2 commentatori, ognuno dei quali ha a disposizione un tasto Intercom per conversare con la regia (con relativa esclusione dall'uscita diretta verso il mixer audio) e una regolazione del volume di ascolto in cuffia. Sul retro ci sono in connettori per l'interconnessione mediante flat cable delle 3 postazioni cronista e dell'unità centrale.

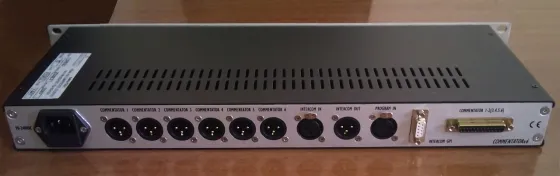

Sul retro dell'unità centrale ci sono i 6 connettori XLR relativi al segnale audio uscente da ognuno dei 6 microfoni dei cronisti da inviare al mixer audio, 2 connettori XLR per il collegamento all'interfonico, un connettore XLR per il ritorno del programma, un connettore D 9 pin Intercom GPI con cui dalla regia si interviene contemporaneamente sull'ascolto di tutti e 6 i commentatori interrompendo momentaneamente il ritorno del programma.
L'alimentazione dell'unità centrale è a 220 Vac mentre le 3 postazioni cronista sono alimentate a 48 volts mediante i flat cables.

L'unità centrale può essere montata su uno spazio 1RU 19" dimensioni: 430x170x44 mm mentre i 3 terminali cronista hanno le seguenti dimensioni: 200 x 150 x 63 mm.




COMMENTATORx6 - unità centrale (clicca sulla foto per ingrandirla)







Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
