talkback producer
sistema interfonico a 16 canali
Talkback Producer è un interfonico creato per interfacciarsi a quei mixer audio a 16 canali che non hanno in dotazione l'opzione talkback.
Talkback Producer permette la comunicazione (sia individuale che di gruppo) tra il producer e chi si trova dall'altro capo di ognuna delle 16 linee di ingresso del mixer audio (ad esempio: tramite le cuffie con gli artisti in studio durante una seduta di registrazione o con i musicisti sul palco tramite le casse spia durante un'esecuzione dal vivo).

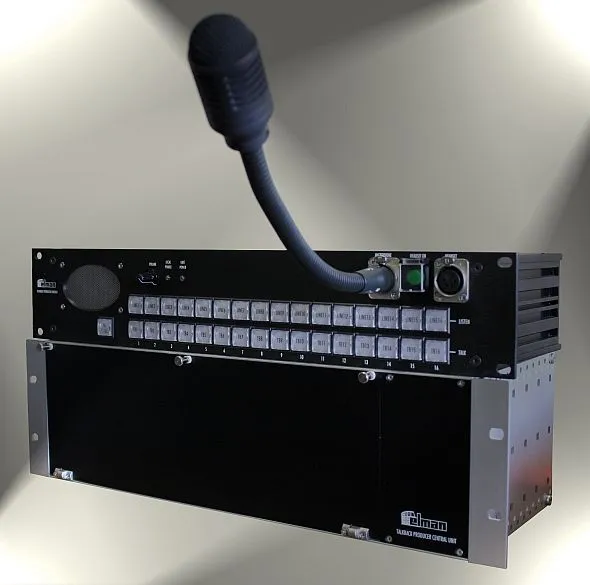

Il sistema è composto da due apparati separati: Talkback Producer Console (contenitore da 2 RU) e Talkback Producer Central Unit (contenitore da 3RU).
Talkback Producer Console
E' l'unità alta 2 RU che contiene: tutti i comandi dell'interfonico, il microfono e l'altoparlante per l'ascolto.
pannello anteriore
- 16 pulsanti luminosi TALK denominati TB1, TB2, TB3 ...
- 16 pulsanti luminosi LISTEN denominati LINE1, LINE2, LINE3 ...
- 1 pulsante luminoso TB TO ALL per parlare contemporaneamente con tutte le 16 linee
- 1 connettore 3XLR femmina per il collegamento ad un microfono a collo d'oca (goose neck)
- 1 connettore 4XLR femmina per la connessione di una cuffia/microfono
- 1 pulsante luminoso HEADSET ON con protezione per la commutazione tra il microfono e la cuffia/microfono
- 1 altoparlante per l'ascolto
- 1 potenziometro per la regolazione del volume di ascolto
- 2 led che indicano la presenza di alimentazione sui 2 apparati (LOCAL POWER e UNIT POWER)
pannello posteriore
- 1 connettore 3XLR femmina AUDIO IN da collegare alla Central Unit
- 1 connettore 3XLR maschio AUDIO OUT da collegare alla Central Unit
- 1 connettore RJ45 SERIAL I/O che si collega alla Central Unit per lo scambio dei dati di controllo
- 1 connettore IEC con fusibile per l'alimentazione a 220 Vac

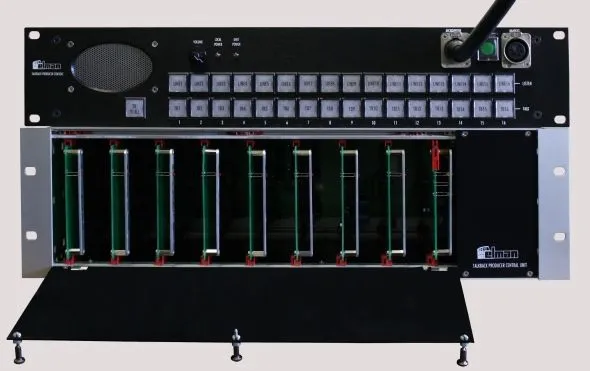

talkback producer - fronte (cliccare sulla foto per ingrandirla)
Talkback Producer Central Unit
E' l'unità alta 3 RU che contiene i moduli che svolgono la funzione di commutazione e interfacciamento audio tra il canale del producer e i 16 canali d'ingresso.
Il pannello anteriore è dotato di uno sportello per poter accedere rapidamente ai 9 moduli interni sia per poter controllare se tutti i led che segnalano la corretta alimentazione sono accesi sia per poter sostituire i moduli in caso di guasto.
pannello posteriore
- 1 connettore 3XLR femmina AUDIO IN da collegare alla Console
- 1 connettore 3XLR maschio AUDIO OUT da collegare alla Console
- 1 connettore RJ45 SERIAL I/O che si collega alla Console per lo scambio dei dati di controllo
- 1 connettore IEC con fusibile per l'alimentazione a 220 Vac
- 1 connettore D25 femmina LINE IN 1-8
- 1 connettore D25 femmina LINE IN 9-16
- 1 connettore D25 femmina DIRECT IN 1-8
- 1 connettore D25 femmina DIRECT IN 9-16
- 1 connettore D25 maschio DIRECT OUT 1-8
- 1 connettore D25 maschio DIRECT OUT 9-16
- 1 connettore D25 maschio LOOP IN 1-8
- 1 connettore D25 maschio LOOP IN 9-16
Funzionamento
Il Talkback Producer si inserisce in serie tra le 16 fonti audio e i 16 ingressi del mixer, l'uscita del mixer invece transita dentro al talkback producer e riesce per andare all'utilizzatore finale.
Le comunicazioni (di tipo parla/ascolta) sono sempre comandate dal producer tramite la console, se per esempio il producer vuole dare solo indicazioni al tecnico collegato all'ingresso 1 del mixer preme il tasto TB1 della barra TALK (monostabile) se invece vuole ascoltare lo stesso tecnico usa anche il tasto LINE1 della barra LISTEN (questo tasto può essere sia monostabile che bistabile). L'attivazione dei tasti della barra LISTEN interrompono l'ascolto da parte del producer dell'audio in uscita dal mixer.
Se il producer preme il tasto TB TO ALL può essere ascoltato contemporaneamente da tutti coloro che fanno capo alle 16 linee di ingresso.

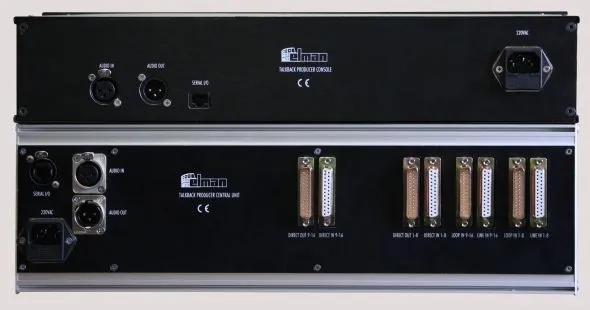

talkback producer - retro (cliccare sulla foto per ingrandirla)
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
