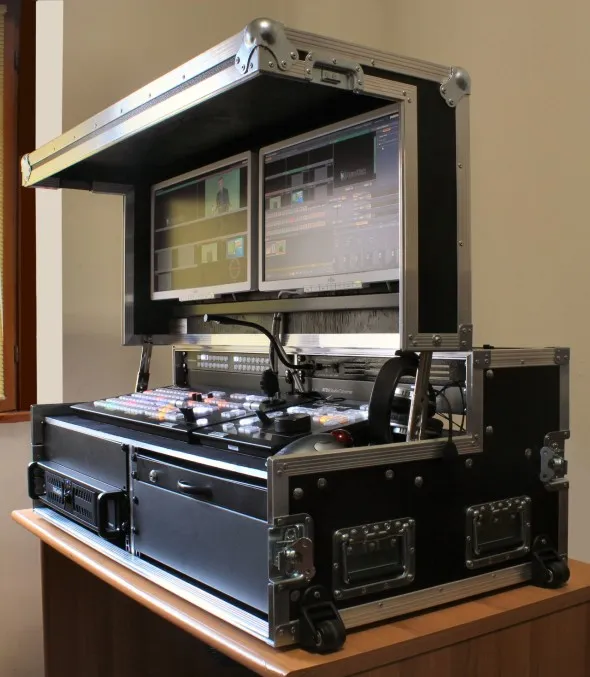

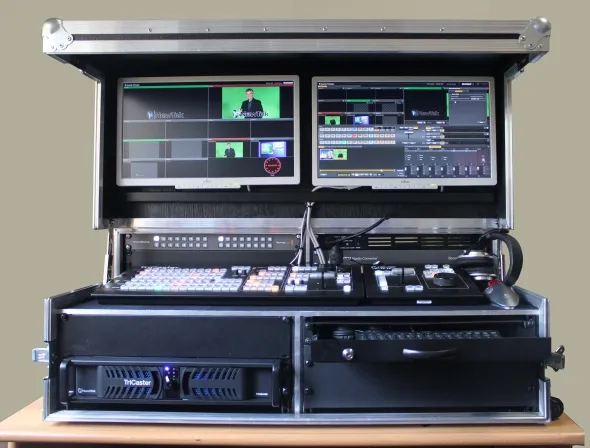

Dual O.B. BOX HD
regia video mobile HD, SD con studio virtuale per eventi sportivi
(clicca sulla foto per ingrandirla)
La regia video mobile Dual O.B.Box HD è stata realizzata principalmente per le riprese di eventi sportivi, il cuore del sistema è costituito da un Newtek Tricaster 455 (può essere anche montato un 855 che invece di avere 4 canali video di ingresso ne ha 8).
Naturalmente la Dual O.B.Box HD può essere usata per ogni tipo di ripresa televisiva broadcast.
Rispetto alle precedenti regie la larghezza del contenitore è doppia sia perchè è montato un numero superiore di apparati sia perchè la superficie di controllo Tricaster - Control Surface 450 CS è più ingombrante rispetto alle precedenti e accanto alla 455 CS, essendo necessario anche l'uso della moviola, è stato montato il Tricaster Slow Motion Control 850 TW.
Il prototipo di questa regia, è stata realizzato per un cliente che si occupa della produzione di programmi sportivi legati al mondo dei motori pertanto viene utilizzata in autodromi dove la distanza tra le vari telecamere che effettuano le riprese è notevole, per questo motivo una delle peculiarità della Dual O.B.Box HD è la connessione di 4 telecamere tramite cavo a fibra ottica (che può arrivare a 45 km di distanza) su cui viaggiano i seguenti segnali: video, audio, e conversazione tra regia e cameramen/tecnici (intercom).
Con la Dual O.B.Box HD vengono forniti 4 Blackmagic Design ATEM Camera Converter alimentati a batteria che sono i convertitori per interfacciare le postazioni delle telecamere alla fibra ottica.
Usando un Newtek Tricaster 855 può essere anche aumentato ad 8 il numero delle telecamere connesse tramite fibra ottica (opzioni da concordare in fase di progettazione con il cliente).
La regia Dual O.B.Box HD è dotata di una matrice video SDI 16x16 per video con audio embedded che può portare il numero degli ingressi video a 16 pertanto considerati i 4 canali usati per le telecamere con fibra ottica rimangono 12 ingressi disponibili.
Per quanto riguarda l'audio il Tricaster 455 ha un mixer incorporato con 4 canali riservati all'audio embedded dei 4 video SDI (ad esempio le 4 telecamere), 2 canali audio provenienti dalla rete LAN, 2 canali dai 2 videoregistratori incorporati DDR1 e DDR2, 1 canale dedicato ai suoni interni, 1 canale riservato agli effetti interni.
Dual O.B.Box HD è dotata anche di un server incorporato per la trasmissione del programma anche via streaming su internet.
Le apparecchiature installate
- Sistema Newtek Tricaster 455 di produzione live portatile 14 canali, 4 ingressi + 2 iVGA , 4 canali IsoCorderin HD/SD. Multistandard PAL-NTSC;
- Tricaster - Superfice di controllo 455 CS;
- Tricaster Controllo per moviola 850 TW;
- 2 monitors LCD a LED Fujitsu B20T-6;
- Smart Videohub Black Magic Design; (matrice SDI 16x16 per video con audio embedded)
- Black Magic Design ATEM Studio converter (converte i segnali su fibra ottica e gestisce le comunicazioni di interfonico);
- n.4 Blackmagic Design ATEM Camera Converter (converte i segnali su fibra ottica e gestisce le comunicazioni di interfonico);
- Quadro elettrico per il controllo della distribuzione di energia con protezione mediante interruttore magnetotermico e differenziale;
- L 1001 Millenium lampada orientabile a collo d'oca da rack;
- Mini Tastiera QWERTY;
- Mouse Trackman MarbleTrackball (LOGITECH);
- Mobile Rack (dimensioni chiusa 104 x 75 x 39 cm - peso 75 kg circa)
Applicazioni
• eventi dal vivo (sportivi, artistici, politici, attualità);
• regia personalizzata durante le trasmissioni TV internazionali (Calcio, F1, Motociclismo ecc...);
• pubblicità, spot televisivi, televendite;
• documentari e reportage giornalistici;
• produzione di video e video industriali
• corto e lungometraggi;
• interviste e dibattiti;
• concerti dal vivo, realizzazione di videoclip musicali;
• inaugurazioni, mostre, seminari e congressi;
• addestramento di studenti, personale tecnico e sanitario, ecc ...;
• riprese in camera operatoria;
• matrimoni, sfilate di moda;
• Riprese in luoghi di culto;
• Live streaming e webcasting;
• Accesso alle strutture PEG;
• Stazioni TV.
video di presentazione in inglese del Tricaster 455 e 855 |
Descrizione degli apparati

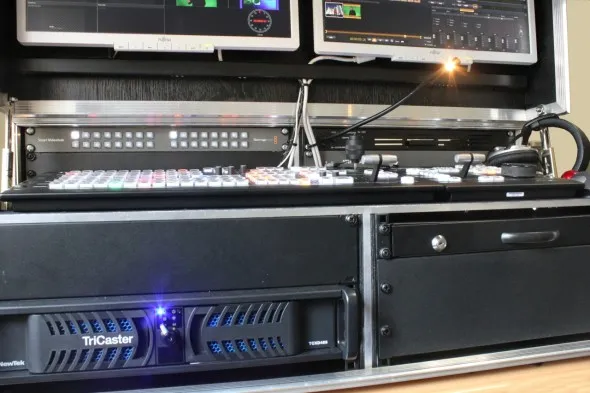

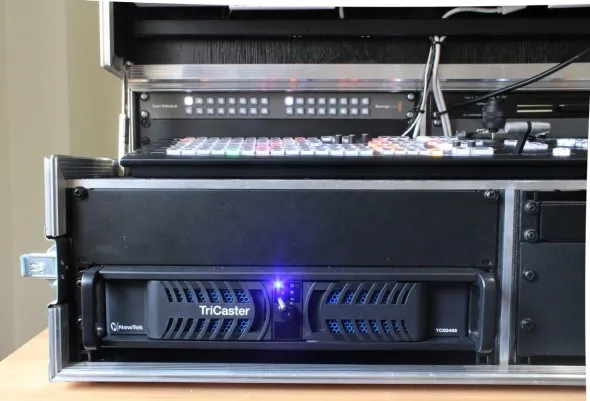

NewTek TriCaster 455
(clicca sulla foto per ingrandirla)
Tricaster 455 Data Sheet in inglese (pdf, 438kb)
Tricaster 455 è una conveniente soluzione integrata per produrre i vostri spettacoli dal vivo in HD con 4 telecamere e 14 canali di ingresso con la massima potenza di fuoco creativo ma con proporzioni minime. Progettato per essere facilmente trasportato ed inserito in ogni piccolo ambiente (pullman e regie mobili). Tricaster 455 permette un rapido set-up, una completa capacità di produzione dal vivo, un sistema di registrazione multicanale incorporato, uno tra i più potenti sistemi di effetti 3D per mixer al mondo per ottenere il maggior impatto verso il telespettatore da qualsiasi luogo di ripresa.
Caratteristiche
- Mixer video a 14 canali
- 6 sorgenti video esterne
- 4 sorgenti video interne
- 4 ingressi virtuali di effetti
- 4 uscite di produzione
- 4 canali di registrazione,
- 7 canali di effetti
- mixer audio incorporato
- effetti transwarp
- 4 Ingressi simultanei HD/SD
- 4 Ingressi Virtuali con funzionalità M/E Bus avanzato con strumento di positioning 3D e canale di Overlay
- Set Virtuali e transizioni 3D con Livello di grafica animata e traccia audio
- 4 Media Player digitali per la riproduzione di filmati, titoli, immagini statiche, e contenuti audio.
- Supporto di due fonti contemporanee Apple® AirPlay®.
- 2 ingressi iVGA™, per la trasmissione di contenuti generati da computer remoti o dal software di titolazione esterno LiveText.
- Uscita HDMI per il collegamento a schermi esterni o sistemi di video proiezione (IMAG).
- Monitoraggio multivista
- Tecnologia proprietaria NewTek IsoCorder™, sistema di registrazione multi canale. Permette di registrare simultaneamente fino a 4 fonti video
- Capacità di registrazione, 40 ore a 1080i (con hard disks removibili in configurazione base)
- Formati di registrazione supportati: QuickTimeR, H.264, AVI et MPEG-2.
- 1 cassetto per dischi aggiuntivi, sistema di memorizzazione rimovibile, fail-safe
- Animation Store Transitions e Animation Store Creator – per la realizzazione di transizioni custom con un livello grafico animato e supporto di clip audio. Possono essere caricate fino ad 11 transizioni con animazione.
- Live Streaming nei formati Flash o WMV
- Pannello di configurazione dei preset di Streaming, accesso diretto agli account CDN.
- Equalizzatore, compressore e limitatore audio per ogni canale.
- 24 Set Virtuali multi camera, con riflessioni e zoom animato.
- contenitore da 2 unità rack 19"

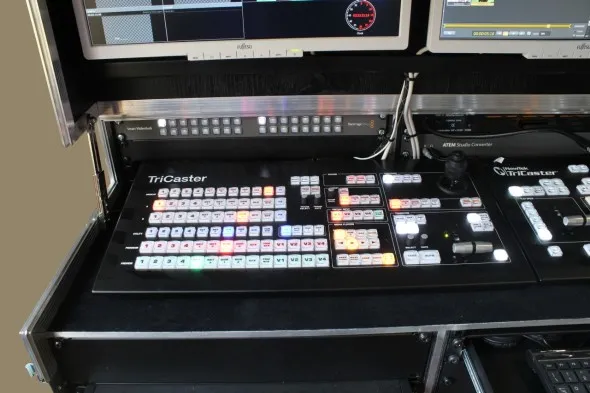

Superficie di controllo TriCaster 455
(clicca sulla foto per ingrandirla)
Produrre in esterna non significa rinunciare al comfort dello studio di produzione. Il Tricaster 455 CS consente di unire ad un ingombro ridotto del sistema di produzione l'uso di comandi con cui si è familiarizzato nei mixer usati nello studio di produzione fisso. Con un layout intuitivo, comandi live noti e una struttura compatta, tricaster 455 CS ha la misura perfetta per la produzione mobile in spazi stretti.
- Layout intuitivo mappato direttamente sull'interfaccia tricaster 455 per la massima interazione
- Flusso di lavoro completo per prestazioni ottimali di produzione dal vivo
- Tasti illuminati per una maggiore visibilità delle attività della superficie di controllo in qualsiasi condizione di illuminazione ambientale
- Premium T-Bar e un joystick a tre assi per il controllo di precisione di effetti, zoom e transizioni
- Commutazione simultanea di elementi multipli di produzione con controlli dedicati alla multiselezione, senza soluzione di continuità
- Design ergonomico e durevole, prestazioni confortevoli

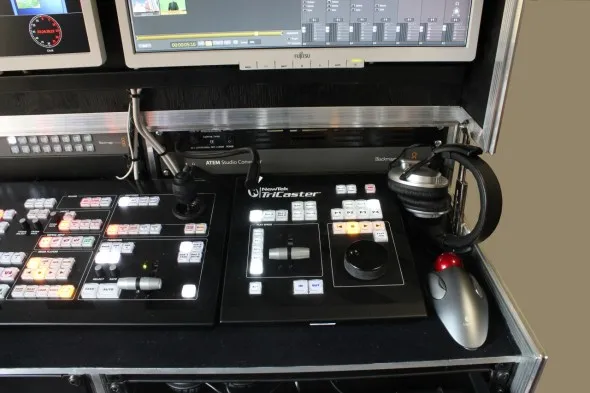

TriCaster 850 TW (controllo moviola)
(clicca sulla foto per ingrandirla)
Con il Tricaster 850 TW si aggiunge un canale di controllo dedicato alla riproduzione del flusso di lavoro di produzione in tempo reale. Per condividere il carico di lavoro con un secondo operatore, dedicato esclusivamente alla riproduzione di clip memorizzati e grafica. Con il Tricaster 850 TW si può rallentare o accelerare la riproduzione del canale dedicato, tramite i comandi jog-wheel (manopola) e controllo di trasporto, è possibile andare in avanti, all'indietro, e rivedere qualsiasi clip con un tocco.
- Layout intuitivo per il controllo manuale dei lettori multimediali del Tricaster
- Operazioni dedicate per la riproduzione istantanea e la riproduzione al rallentatore del DDR selezionato (Digital Drive Recorder)
- Tasti illuminati per una elevata visibilità delle attività della superficie di controllo con qualsiasi condizione di illuminazione ambientale
- Premium T-Bar e Manopola per un controllo di precisione della creazione e la riproduzione delle clip
- Design ergonomico e durevole, prestazioni confortevoli
- Compatibile con Tricaster 8000, Tricaster 855, 455 e Tricaster Tricaster 300

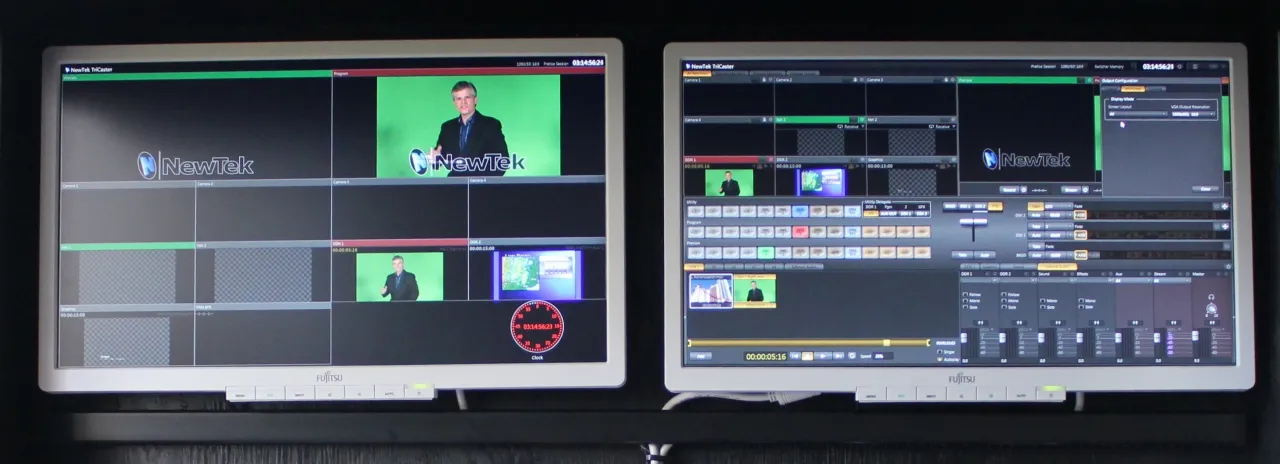

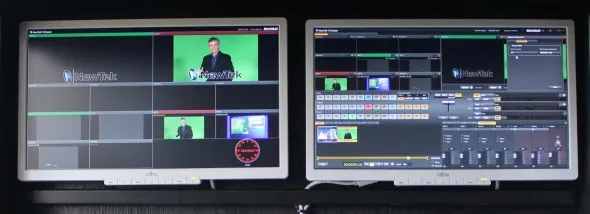

LCD / LED Monitors Fujitsu B20T-6 (20 pollici)
(clicca sulla foto per ingrandirla)
Il display Fujitsu B20T-6 LED offre eccellenti caratteristiche ergonomiche e di usabilità che lo rendono particolarmente adatto ad un uso intensivo.
Ad alta risoluzione per immagini estremamente nitide.
Tecnologia di retroilluminazione LED
Il display è dotato di un contrasto ultraelevato e di un'illuminazione completa e uniforme per non affaticare gli occhi, di un consumo energetico ridotto in termini economici e di pannelli ecocompatibili privi di mercurio.Dettagli tecnici
| Misura diagonale | 50,8 cm (20") |
|---|---|
| Formato | 16:9 |
| Orizzontale | 30 - 82 kHz |
| Verticale | 56 - 76 Hz |
| Risoluzione | 1600 x 900 pixel (risoluzione consigliata) |
| Contrasto - avanzato | 250 cd/m2 2.000.000:1 |
| Angolo di visualizzazione (h/v) - tipico | 170°/170° CR5:1 |
| Prestazioni colore | 16,7 milioni di colori (Hi-FRC) |
| Supporto | Supporto 4-in-1 |
| Angolo regolazione altezza | 120 mm |
| Angolo inclinazione | -5° / +35° |
| Angolo di rotazione | 340° |
| Rotazione a verticale | 90° |
| Ingresso video | 1 x DVI (HDCP) 1 x D-SUB |
| Output sonoro audio | 2 x 1,5 W |
| Downstream USB | 4 x USB 2.0 |

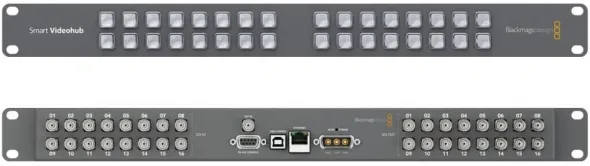

Blackmagicdesign Smart Videohub Router
Blackmagicdesign Smart Videohub è un router di dimensioni estremamente contenute, adatto per spazi ristretti come i camion di regia, con routing 16x16 SDI, re-cloking per SD-SDI, HD-SDI e 3 Gbps SDI con standard di rilevamento automatico ,controllo ethernet e USB. Blackmagic Design Smart Videohub nonostante le dimensioni contenute ed il costo competitivo, offre numerose funzioni in un compatto e sottile rack da 1 unità, di spessore inferiore ad un pollice.
Blackmagic Design Smart Videohub router supporta 3Gb/s SDI, che assicura una trasmissione dati SDI di velocità doppia rispetto all'HD-SDI ed è pienamente compatibile con SD, HD o 2K in 4:4:4 o 4:2:2.
Smart Videohub include anche un panello di controllo che ne facilita l'uso, è a basso costo in modo da poterlo integrare a qualsiasi Videohub della famiglia Blackmagic Design Videohub
Il pannello di controllo di Smart Videohub possiede 32 pulsanti illuminati che possono essere impostati per ogni uscita router. Per impostare l'ingresso per ogni apparecchio SDI si deve solo premere un unico pulsante.
(clicca sulla foto per ingrandirla)
| Specifiche tecniche | |
|---|---|
| Connessioni | |
| Ingressi video SDI | 16 x 10 bit SD-SDI, HD-SDI, 3Gb/s HD e 2K switchabile |
| Uscite video SDI | 16 x 10 bit SD-SDI, HD-SDI, 3Gb/s HD and 2K switchable |
| Supporto Multi rate | Auto rilevamento di SD, HD or 3 Gb/s SDI. Routing simultaneo di video in 2K, HD, SD e DVB-ASI |
| Controllo Router | 32 pulsanti per il controllo locale del Videohub o in alternativa è possibile utilizzare interfaccia ad alta velocità RJ45 Ethernet o USB 2.0 condivisa su rete IP |
| Configurazione del Router | Usa interfaccia ad alta velocità RJ45 Ethernet o USB 2.0 condivisa su rete IP |
| Controllo Router RS-422 | 1 x ingresso per il controllo dei punti di incontro degli switch del router |
| Update | interfaccia a alta velocità USB 2.0 (480Mb/s) |
| Re-clocking | su tutti gli ingressi SDI, auto switching tra video SDI in definizioni standard, HD o 3 Gb/s |
| Ingressi di rfierimento | Blackburst e TriSync per SD, HD e 2K |
| Standard di Blackmagic Design Smart Videohub router | |
| Supporto del Formato SD | 625/25 PAL e 525/29.97 NTSC |
| Supporto del Formato HD | 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60, 720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60 |
| Supporto del Formato 2K | 2048 x 1556/23.98/24/25 |
| Conformità SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, ITU-R BT.656 e ITU-R BT.601 |
| Video di campionamento SDI | 4:2:2 and 4:4:4 |
| Video Rate SDI | connessioni video SDI sono commutabili tra SD, HD e 2K. SDI commutano tra SD 270 Mb/s SDI, 1.5 Gb/s HD-SDI e 3 Gb/s HD e 2K SDI |
| Precisione di Colore SDI | 4:2:2 e 4:4:4 10 bit |
| Spazio di colore SDI | YUV o RGB |
| Supporto Metadati SDI | Identificazione dati payload video come per SMPTE 352M |
| Campionamento audio di SDI | frequenza di campionamento standard per televisione di 48 kHz e 24 bit |
| Auto commutazione di SDI | seleziona automaticamente tra SD-SDI, HD-SDI, 3 Gb/s SDI e DVB-ASI su ogni ingresso cosicchè ogni ingresso può essere eseguito da ogni dibverso standard televisivo |

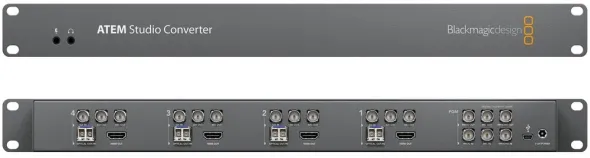

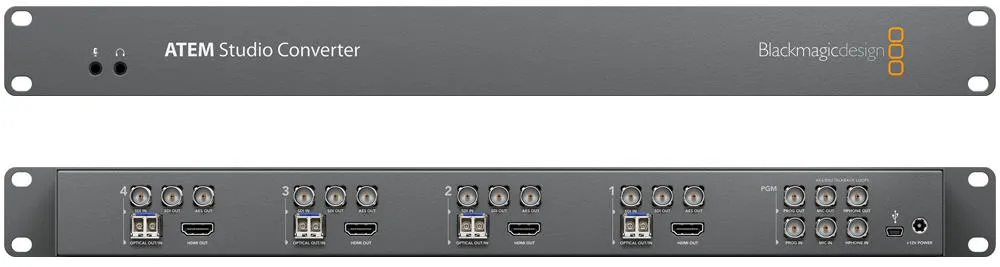

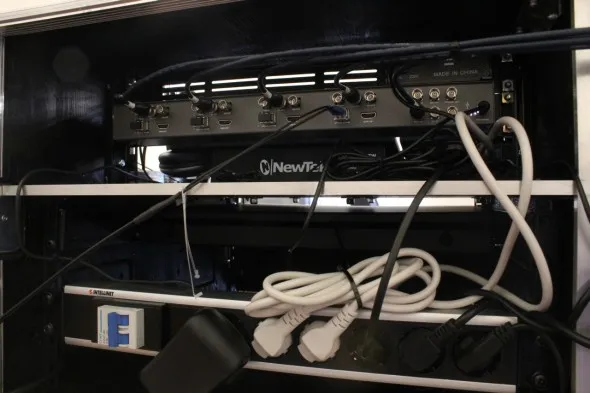

Blackmagicdesign ATEM Studio Converter
(clicca sulla foto per ingrandirla)
ATEM Studio Converter è un convertitore SDI in fibra ottica, con 4 connettori bi-direzionali indipendenti racchiusi in uno chassis alto una unità rack 19".
ATEM Studio Converter è il partner ideale per i 4 ATEM Camera Converter forniti con la regia mobile.
Si possono collegare fino a quattro converter tramite la fibra ottica fino a 45 chilometri di distanza con video bi-direzionale. Si tratta di una soluzione scalabile, ideale quando sono necessarie più di più di 4 telecamere. ATEM studio converter può essere utilizzato anche come 4 converter da SDI o HDMI a fibra ottica e simultaneamente come converter da SDI ad analogico e viceversa.
| Connessioni | |
| Ingressi Video SDI | 4 x ingressi camera SD/HD a 10 bit commutabili. 1 x ingresso programma SD/HD a 10 bit commutabile dal mixer, inclusa informazione tally. |
| Uscite Video SDI | 4 x uscite camera SD/HD a 10 bit commutabili. 1 x 10 bit uscita programma SD/HD commutabile di tipo loop through per la connessione ad un altro ATEM Studio Switcher. |
| Uscite Video HDMI | 4 x uscite camera commutabili HDMI tipo A, SD/HD |
| Audio Analogico | 1 x connettore stereo 3.5mm per il microfono del talkback. 1 x Connettore stereo 3.5mm per cuffie stereo, compatibile con cuffie per iPhone. |
| Ingressi Audio AES/EBU | 1 x ingresso cuffia combinato. 1 x ingresso microfono combinato. Ingressi combinati connessi con un altro ATEM Studio Switcher che li collega a più telecamere. |
| Uscite Audio AES/EBU | 4 x uscite audio camera. 1 x uscita cuffia combinata. 1 x uscita microfono combinata. Uscite combinate connesse con un altro ATEM Studio Switcher che li collega a più telecamere. |
| Ingressi Video su Fibra Ottica | 4 x ingressi camera SD/HD single mode commutabili su connettore LC. |
| Uscite Video su Fibra Ottica | 4 x uscite camera SD/HD single mode commutabili su connettore LC. |
| Ingressi Audio su Fibra Ottica | 4 x ingressi audio camera in single mode su connettore LC. I canali 1 e 2 sono relativi all'audio della telecamera, I canali 15 e 16 all'audio dell'interfonico. |
| Uscite Audio su Fibra Ottica | 4 x uscite audio camera in single mode su connettore LC. I canali 1 e 2 sono relativi all'audio della telecamera, I canali 15 e 16 all'audio dell'interfonico. |
| Interfaccia per Computer | 1 x connettore mini-tipo B USB 2.0 per la configurazione iniziale, aggiornamenti firmware e software di controllo Converter Utility. |
| Standards | |
| Compatibilità SDI | SMPTE 259M, SMPTE 292M |
| Campionamento Audio | Campionamento standard televisivo a 48Khz, conversione A/D 24 bit |
| Campionamento Video | 4:2:2 |
| Precisione Colore | 10 bit |
| Color Space | REC 601, REC 709 |
| Supporto Multiple Rate | SDI and HDMI switches between SD and HD |

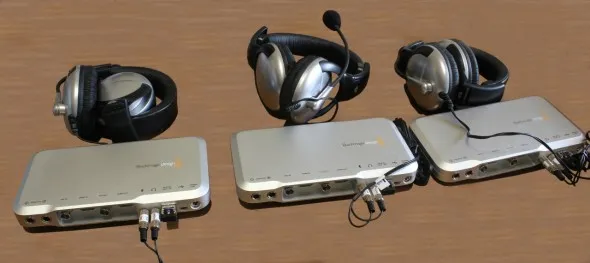

Blackmagic Design ATEM Camera Converter
(clicca sulla foto per ingrandirla)
http://www.youtube.com/watch?v=ngZ7liUN-4w
Blackmagicdesign ATEM Camera Converter
ATEM Camera Converter permette di estendere la connessione della telecamera SDI o HDMI attraverso un cavo in fibra ottica. Rispetta tutte le esigenze della produzione live in un solo strumento di gestione.
ATEM Camera Converter collega anche talkback, ingresso microfono esterno, program return feed, tally e sorgente di alimentazione da batteria. ATEM Camera Converter utilizza una coppia di fibra ottica in modalità singola con connettori LC type, così da collegare la videocamera fino a 45km di distanza dalla regia.
Con ATEM Camera Converter è possibile comunicare con il tecnico o il regista in talkback utilizzando anche cuffie per PC a basso costo. ATEM Camera Converter talkback permette l'embedding dell'audio del microfono dei canali 15 e 16 dell'output in fibra ottica della videocamera e l'ascolto negli stessi canali sempre in fibra ottica dalle cuffie.
Con la regia vengono forniti 4 ATEM camera converter perchè le telecamere che possono essere connesse in fibra ottica sono 4. A richiesta del cliente può essere realizzata la regia montando il Tricaster 855 che ha il doppio dei canali pertanto possono essere usate 8 telecamere collegate tramite fibra ottica.
| Connessioni | ||
| Ingresso video SDI | 1 x 10 bit SD/HD switchabile | |
| Uscita video SDI | 1 x 10 bit SD/HD switchabile | |
| Ingresso video HDMI | Connettore 1 x HDMI type A | |
| Uscita video HDMI | Connettore 1 x HDMI type A | |
| Ingresso video in fibra ottica | 1 x single mode SD/HD switchabile con connettore LC. | |
| Uscita video in fibra ottica | 1 x single mode SD/HD switchabile con connettore LC. | |
| Audio analogico | Connettori bilanciati 2 x 1/4" TRS (stereo), line o microphone level in. Quando connesso, replace audio da SDI In o HDMI In. Connettore 1 x 3.5mm stereo per talkback microphone. Connettore 1 x 3.5mm stereo per cuffie stereo (compatibile con iPhone ). | |
| Interfaccia conputer | Connettore 1 x mini-B type USB 2.0 per initial setup, firmware updates e Converter Utility software control. | |
| Standards | ||
| Compatibilità SDI | SMPTE 259M, SMPTE 292M | |
| Campionamento Video | 4:2:2 | |
| Campionamento Audio | Television standard sample rate di 48Khz, 24 bit A/D conversion | |
| Precisione colore | 10 bit | |
| Spazio colore | REC 601, REC 709 | |
| Supporto Multiple Rate | SDI e HDMI switche tra SD e HD | |
Trackman Marble Trackball Logitech
Logitech Marble Mouse, si impugna come un mouse ma funziona come una trackball.
La tecnologia ottica brevettata offre una precisione superiore, un logorio minore, un movimento uniforme e non richiede una pulizia periodica.Riduce l'area di ingombro sulla scrivania, diminuisce il movimento della mano e del polso
(clicca sulla foto per ingrandirla)
(clicca sulla foto per ingrandirla)
(clicca sulla foto per ingrandirla)
(clicca sulla foto per ingrandirla)

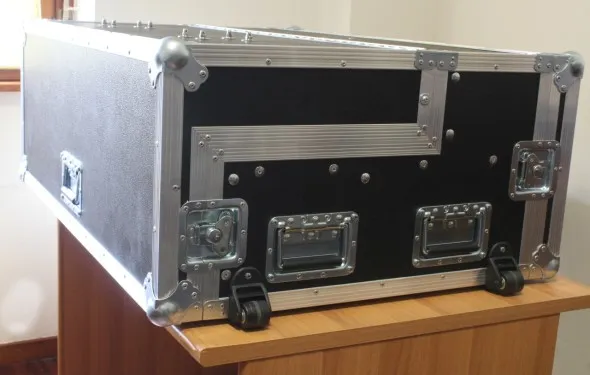

contenitore chiuso - dimensioni 104 x 75 x 39 cm - peso circa kg 75
ELMAN è in grado di fornire tutte le attrezzature necessarie all' uso della Dual O.B.Box HD: telecamere, videoregistratori etc...

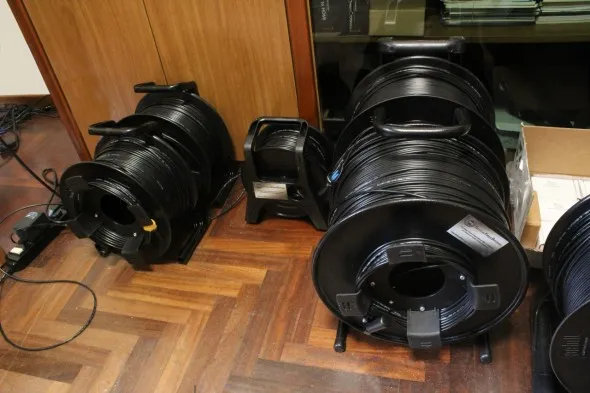

rotoli di fibra ottica (opzionali)
è possibile la connessione di più rotoli di fibra ottica in serie con speciali adattatori
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
