O.B. BOX Tricaster HD
regia video portatile HD, SD con "virtual studio"
ATTENZIONE ! (il Tricaster 300 che vedete nelle foto è fuori produzione e nella regia è stato sostituito dal modello 410)
 |
La O.B. BOX Tricaster è una sorprendente regia TV portatile che, grazie al Tricaster 300 (il cuore di questo sistema) è in grado di realizzare un perfetto studio virtuale HD (1080i e 720p) con 3 videocamere, effettuare il chromakey in tempo reale, titolazioni in tempo reale, effettuare il mix dell’audio, produrre lo streaming video e molto altro ancora tutto in HD.
Applicazioni: • eventi dal vivo (sportivi, artistici, politici, attualità); |

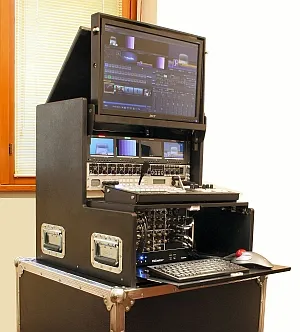

(clicca sulla foto per ingrandirla) |
- matrimoni, sfilate di moda;
- Riprese in luoghi di culto;
- Live streaming e webcasting;
- Accesso alle strutture PEG;
- Stazioni TV.
Apparati installati:
- Tricaster 300 (NEWTEK);
- Consolle di Comando Newtek LC11 LiveControl (T-Bar);
- Mixer audio 8 canali Ultrazone ZMX 8210 Zone (BEHRINGER);
- Intercom 2 fili / 4 fili con amplificatore audio di ascolto e tally (ELMAN);
- Monitor LCD quadruplo OSEE da 4.3" modello RMS4342-HSC per segnali HD/SD-SDI, e segnali analogici;
- Monitor LCD V193 da 19” (ACER);
- Minitastiera ACK-595 (SUPERTRONIC);
- Trackman Marble Trackball (LOGITECH);
- Patch panel posteriore con tutti i connettori audio (XLR) e video (BNC) per il collegamento al Tricaster Studio;
- Illuminazione tramite serie di 3 LED bianchi ad alta efficienza nelle zone: anteriore, posteriore ed interna.
- Quadro elettrico per il controllo della distribuzione di energia con protezione mediante interruttore magnetotermico e differenziale.
|
video di presentazione della O.B. Box Tricaster HD |
video di presentazione del Tricaster TCXD300 |
|
Introduzione alla NewTek Tricaster TCXD300 |
Tricaster TCXD300 Virtual Inputs e Live Sets |
Descrizione degli apparati
TriCaster™ 300 Portable Live HD Production <--- brochure in inglese Tricaster 300
TriCaster 300 è il nuovo sistema portatile della Newtek che riunisce in un case compatto, del peso di poco superiore ai 7 kg, tutte le funzionalità necessarie per le produzioni video SD o HD in diretta. Il sistema è in grado di miscelare fino a tre telecamere SD e HD analogiche o digitali con risoluzione e rapporto d’aspetto differenti , gestire virtual set diversi per ogni telecamera con possibilità di zoom e pan, nonché di creare titolazioni in HD.
Il registratore su disco di cui è dotato permette di aggiungere contributi registrati in precedenza e di realizzare semplici montaggi, grazie al software di editing non lineare integrato . La qualità video è assicurata dal trattamento interno dei segnali a 32 bit per pixel con campionamento in 4:4:4:4 mentre per l’audio la frequenza di campionamento è di 96 kHz in virgola mobile. La possibilità di streaming diretto per il Web, con risoluzione fino a 720p, espande ulteriormente il campo di impiego del TriCaster 300 che per la sua facilità d’uso e l’accesso semplificato a tutte le funzionalità per le produzioni in diretta si rivolge anche ai meno esperti, ma non solo
La produzione video ad alta definizione (HD), dal vivo e multicamera non è più una prerogativa dei grandi studi televisivi o dei pulman giganti per riprese esterne con a bordo banchi di regia pieni di monitors, chilometri di cavi, videoregistratori a nastri, mixer video, generatori di effetti, titolatrici, mixer audio e tanto altro. Oggi tutta questa qualità e potenza è ottenibile da un apparato che pesa circa 7 kg abbastanza piccolo da stare dentro ad uno zaino e gestibile da una sola persona o da un piccolo team di persone e in grado di trasmettere in rete video di alta qualità.
TriCaster™ 300 rende possibili trasmissioni broadcast, trasmissioni webcast, live streaming o registrazioni di programmi in full HD.
TriCaster 300 è uno studio di produzione portatile per riprese televisive in diretta ad alta definizione.
Il TriCaster 300 è in grado di espletare le operazioni tipiche dei network di produzione video HD o SD per consentire a singoli operatori o a piccoli team di creare produzioni sofisticate.
Questo piccolo apparato vi mette a disposizione: mixer video multicanale HD, live multi-camera switching (per lo switching di tre camere), vari live-sets virtuali come quelli disponibili solo dai grandi network in HD, titolatrice in HD, registrazione video ed audio su disco in HD, mixer audio, montaggio audio e video in HD, streaming diretto su internet in full HD, layer multipli di effetti e molto altro ancora.
 |

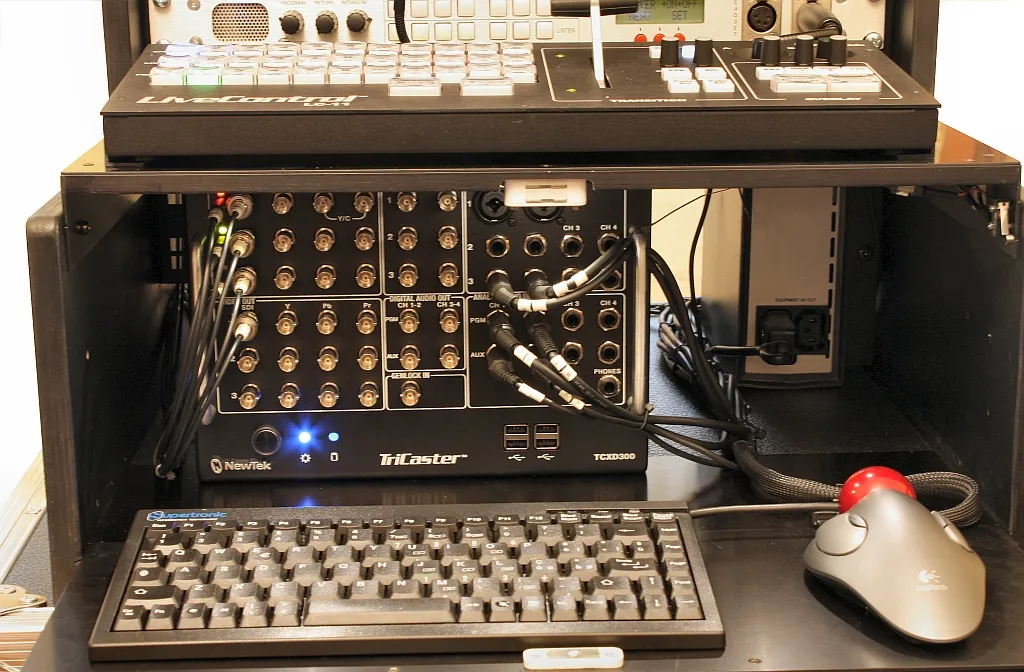

(clicca sulla foto per ingrandirla) NewTek Tricaster TCXD300 + Minitastiera ACK-595 (SUPERTRONIC) + Trackman Marble Trackball (LOGITECH) |
Caratteristiche:
LIVE PRODUCTION: provvede al controllo di un intera produzione HD multicanale.
Connessione di max 3 telecamere HD o con definizione standard (SD), audio analogico o digitale, messa in onda dal vivo con uscita contemporanea su video, videoproiettore e sul Web
Live virtual sets in HD: offre flessibilità di espansione, virtual set con resa professionale anche se la location è in uno spazio limitato.
Con LIVE MULTICAMERA smooth zooming, puoi mostrare il tuo talento in uno studio TV impostato come quello dei grandi network senza la necessità di cameramen o costosi sistemi di controllo del movimento delle telecamere.
Il set include effetti di doppio box con opzione per
stand-up e uno o due presentatori.
Gli ON-SCREEN MONITOR (monitor sullo schermo) consentono di selezionare le scene, visualizzare il segnale delle 3 telecamere, le clip ed i segnali di ingresso iVGA™ dei computer collegati in rete, Tricaster TCXD300 permette anche di spostare tutti i riquadri dei piccoli display virtuali su un secondo monitor consentendo cosi di aumentare lo spazio di lavoro sul display.
PREVIEW E PROGRAM MONITORS permettono di visualizzare i titoli o le transizioni sullo schermo, mentre il segnale principale va in onda. I monitor permettono anche di mostrare degli innovativi strumenti di misura a colori: waveform e vectorscopes per garantire una perfetta qualità del segnale della vostra produzione live.
MIXER VIDEO D'AVANGUARDIA, permette il controllo di tutti gli ingressi. Seleziona un uscita dal vivo sul Preview, e usa o la T-bar virtuale sul video o il LiveControl™ LC-11 Hardware per effettuare facilmente un transizione da una sorgente all'altra. Strumenti di produzione versatili come gli ingressi virtuali e il doppio downstream keys (doppia chiave ad intarsio) permettono di creare facilmente sovrapposizioni video dinamiche e grafica.
Le TRANSIZIONI VIDEO danno un interesse e un impatto alle vostre produzioni dal vivo. Usate ognuno dei 200 effetti plus HD, di qualità broadcast per passare da una sorgente all'altra e inserite titolazioni al volo sullo schermo.
TITOLI DAL VIVO danno un look broadcast con grafica, titoli e sovrapposizioni animate al vostro video dal vivo. Bloccate un titolo o un logo su una camera o un ingresso virtuale e settate il movimento di entrata e di uscita di ognuno.
ONE-BUTTON INTERNET STREAMING vi permette di inviare la vostra produzione dal vivo direttamente sul web in streaming in formato 720p HD usando le codifiche Adobe® Flash® or Windows Media® o altri profili di streaming con archiviazione simultanea per essere rivista successivamente. ONE BUTTON RECORDING cattura la vostra produzione live in un file con risoluzione full HD.
AUDIO MIXING vi da il controllo completo sui microfoni, ingressi di linea, e il livelli audio delle clip in esecuzione, potete fare inoltre regolazioni accurate per ottenere la qualità migliore dell'audio. In più TriCaster 300 prevede sia lo standard AES che l' embedded digital audio con qualità pristine sound.
DDR (Digital Disk Recording) vi permette di aggiungere facilmente video clips alla vostra produzione come pure l'auto inserimento di clip catturate durante una ripresa dal vivo per una immediata visione. Le risoluzioni HD e SD sono supportate in una varietà di formati video molto diffusi.
VIRTUAL INPUTS fornisce 5 ingressi adattati per configurare set virtuali, elementi di sfondi dal vivo, assegnare titoli, creare elementi picture-in-picture e molto altro. Questi settaggi possono essere usati come templates per creare facilmente altri effetti di mixaggio e sono richiamabili istantaneamente da una playlist.

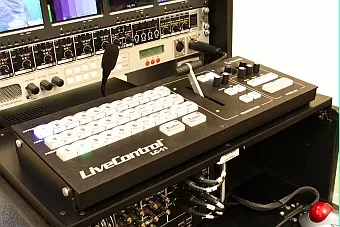

Newtek LC11 LiveControl (T-Bar)
 |
Newtek LC11 LiveControl (T-Bar) |
Per un controllo più immediato della Tricaster durante l'uso dal vivo.
LC11 LiveControl usa grandi tasti retro illuminati e facili da identificare che permettono una facile transizione da una sorgente alla successiva senza dover distrarsi dai monitor di controllo cosa che può avvenire non avendo la LC11 e usando la tastiera del PC o il mouse. Tutte le camere, immagini, video e sorgenti del network possono essere abbinate ad entrambe le righe di tasti Live o Preview. Potete scegliere rapidamente il vostri titoli, immagini o tipi di transizione usando le manopole di selezione. Potete usare la classica barra a T per il passaggio da un segnale all'altro.
Caratteristiche
- Tastiera - grandi tasti retro illuminati per selezioni di preview, program e M/E.
- semplicità di controllo - la consolle mette a proprio agio l'operatore consentendogli di usare il mixer con le stesse modalità di un apparato tradizionale, con comandi immediati e facilmente identificabili.
- Comandi - LC11 usa pulsanti retro illuminati, joysticks e T-bar per controllare: selezione e settaggio delle camere, posizione di inserimento, tipo e velocità della transizione.
- Upgrade - questa console offre un miglioramento rispetto alla precedente versione (RS-8 T Bar) che permette l'interfacciamento con tutti i modelli di Tricaster e l'uso anche delle funzionalità più evolute.
 |

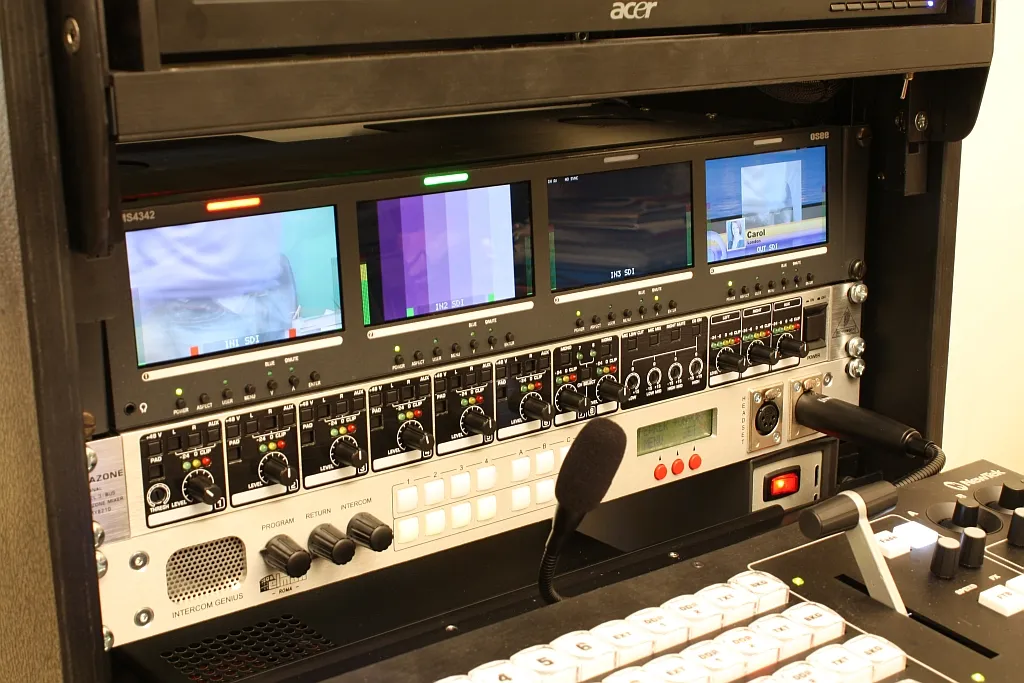

(cliccare sulla foto per ingrandirla) - dall'alto: 2) Mixer audio 8 canali Ultrazone ZMX 8210 Zone 4) Console di Comando LC11 LiveControl (NEWTEK) |
Mixer audio 8 canali Ultrazone ZMX 8210 Zone Behringer
Un mixer audio professionale 8 canali montabile a rack che è in grado di distribuire annunci e musica fino a tre zone differenti (o stanze). Il mixer audio Ultrazone ZMX 8210 Zone può essere utilizzato con tutti i tipi di microfoni, inclusi i microfoni a condensatori professionali, grazie all'alimentazione phantom integrata. Gli 8 canali di ingresso sono dotati di preamplificatori microfonici di alta qualità per una qualità del suono assolutamente pulita. Un equalizzatore principale 4 bande inserito nel mixer assicura l'intelligibilità della voce ed è in grado di fronteggiare qualsiasi problema di feedback. Inoltre se avete bisogno di più di 8 canali, avete la possibilità di collegare assieme due ZMX8210 avendo così a disposizione un totale di 16 ingressi.
Caratteristiche
- mixer zone versatile e facile da utilizzare con porte per il comando remoto per sistemi acustici commerciali ed applicazioni con installazioni fisse;
- 6 ingressi Mic/Line a bassissimo rumore con controllo Gain, attenuatore –20 dB, indicatore Level/Clip, alimentazione phantom + 48V ed interruttori di assegnazione uscite;
- 2 ingressi stereo ad alta dinamica con interruttore mono/stereo;
- Canale 1 offre una soglia variabile che permette di abilitare il mute automatico per annunci, ecc...;
- 3 uscite assegnabili (Left, Right e Aux) con comandi individuali Master e misuratori Led a 5 segmenti;
- EQ principale ultra musicale a 4 bande e filtro taglia basso per microfono per una perfetta regolazione del suono;
- disponibili collegamenti alle uscite Left, Right, Aux e Mute ed interruttore Master/Slave per collegare più apparati;
- porta per comando remoto del livello principale Left/Right per una totale flessibilità;
- interruttore Select per indirizzare il circuito di un microfono ad un comando remoto;
- sistema di mute automatico di canale con selezione di priorità;
- tutti gli ingressi/uscite su connettori di tipo Euro;
- componenti di alta qualità ed eccezionalmente robusti ne assicurano una lunga durata.
Questo apparato (al centro della regia) ha 3 funzioni distinte: interfonico, amplificatore di ascolto e tally.
L' interfonico è un full/duplex e semi/duplex a 7 canali con modulazione di ritorno ed ingresso per external producer.
L'interfonico ha tre canali a 2 fili (per le camere) e 4 canali a 4 fili per parlare ad esempio con un producer esterno, salette di registrazione, pullman esterno, etc...
Amplificatore di ascolto e sistema di diffusione sonora stereo
L'amplificatore dell'ascolto audio della regia, si trova all'interno dell'interfonico e il volume viene regolato mediante la manopola PROGRAM.
La diffusione sonora della O.B. BOX Tricaster è affidata ad una coppia di altoparlanti a larga banda posizionati internamente, alla regia.
La potenza di uscita RMS è di 5 watt.
Tally
All’interno dell'Intercom Genius si trova anche il sistema di invio delle informazioni tally per 4 telecamere; tale segnale viene trasmesso attraverso la linea audio a 2 fili inviata ai terminali beltback (opzionali) dei cameramen.
 |
ACER V193 -Monitor LCD da 19" richiudibile |
Monitor Quadruplo LCD TFT da 4.3" OSEE modello RMS4342-HSC con Tally
Dalla nostra rappresentata OSEE
RMS4342-HSC, un monitor quadruplo per rack, alto 2 RU 19", per il controllo dei segnali video (fino ad una risoluzione di 480 x 270 pixels) e l'audio embedded.
Sui 4 schermi è possibile visualizzare Waveform e Vectorscope dei segnali video SDI di ingresso e VU meter e Peak meter dei segnali audio embedded (4 e 8 canali).
Gli schermi dei 4 monitors sono tutti con trattamento anti riflesso.
L'unità è adatta per segnali video sia analogici che digitali: HD-SDI, SD-SDI.
Un chip particolare permette un ridimensionamento preciso delle immagini e la correzione del gamma garantendo un alta qualità di visualizzazione.
Caratteristiche
- Ingressi video con riconoscimento automatico HD/SD-SDI, analogico composito;
- Supporto per audio embedded, 4 o 8 canali con misuratore audio (VU e PPM);
- H/V Delay; Under Scan; Safe & Area Marker; Aspect Ratio; Blue Only; Tally;
- Ascolto dell'audio mediante uscita jack per cuffia;
- Waveform e Vectorscope sui display per segnali SDI
- UMD (under monitor display) con supporto dei protocolli TSL e Image Video;
- Correzione del Gamma e della temperatura colore;
- Supporto dell'OSD Tally;
- Supporto del LED Tally;
Monitor LCD V193 (WLBMD) da 19”
E' un monitor basculante per poter migliorare l’angolo di visualizzazione. Quando la regia è riposta nel contenitore per il trasporto, il monitor viene chiuso orizzontalmente.
Il monitor V193WL dispone della retroilluminazione LED, priva di mercurio, il chè rende possibile la riduzione dei consumi sino al 68%, senza intaccare in modo alcuno le prestazioni del monitor.
Grazie all'elevato rapporto di contrasto dinamico sino a 8.000.000:1, al tempo di risposta di 5ms e alla luminosità di 250 cd/m2, è il monitor ideale per la visualizzazione di contenuti in alta definizione.
Il V193 è dotato di un avanzato sistema di eDisplay per aggiustare i colori e calibrare il display in maniera veloce e facile utilizzando la funzione "on screen display" OSD.
Aggiustamento automatico delle varie impostazioni, in modo da personalizzare in maniera facile e veloce la visualizzazione dei contenuti.
Questo monitor è interfacciato direttamente con l'uscita di controllo del Tricaster HD.
 |

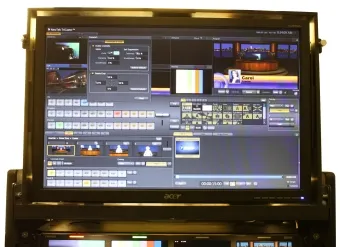

Monitor ribaltabile 19" Acer - (cliccare sulla foto per ingrandirla) |
Caratteristiche:
- Dimensione schermo 48cm (19") TFT, 408x255 mm;
- tecnologia pannello: TN + Film;
- risoluzione: 1440 X 900;
- Pixel Pitch 0.283 mm;
- PPI: 90;
- frequenza orizzontale: 30 ~ 80KHz;
- frequenza verticale: 55 ~ 75Hz;
- contrasto dinamico: 8.000.000:1;
- luminosità: 250 cd/m2;
- tempo di risposta: 5ms;
- colori: 16.7M colori (6 bit + HiFRC);
- NTSC colour situation: 72%;
- Audio: non presente
- angolo visivo O / V - CR 5:1: 176° / 176°;
- angolo visivo O / V - CR 10:1: 160° / 160°;
- Kensington Lock: Si
- Connessioni: VGA - DVI;
- Peso: 4.3 kg;
- Dimensioni: 441.8 x 360.1 x 161.5 mm;
- Consumi: V193WLb Energy Star®5.0 On: 13.5W, Off/Stand By: 0.65W, Sleep: 0.75W
V193WLbmd Energy Star®5.0 On: 13.5W, Off/Stand By: 0.65W, Sleep: 0.75W; - MTBF Ore: 50000hr/25°C;
- Certificazioni: CB, CE, UL/CUL or ETL, FCC, GS, ERGO, ISO 13406-2, TCO03, WHQL, Energy Star, WEEE, Hg Free.
Una tastiera standard di dimensioni ridotte con 88-89 tasti e tastierino numerico.
Caratteristiche
dimensioni: 89 x 27 x 14 mm;
colore: nero;
tasti programmabili: multimediale, scelta rapida, internet.
Trackman Marble Trackball Logitech
Logitech Marble Mouse, si impugna come un mouse ma funziona come una trackball.
La tecnologia ottica brevettata offre una precisione superiore, un logorio minore, un movimento uniforme e non richiede una pulizia periodica.Riduce l'area di ingombro sulla scrivania, diminuisce il movimento della mano e del polso
Illuminazione
La O.B.Box Tricaster HD dispone di un sistema di illuminazione tramite fasce di 3 diodi led ad alta efficenza a luce bianca. Le zone illuminate sono:
1) frontale (tutta la zona comandi che si trova sotto al monitor da 19"); 2) posteriore (zona connettori dei vari apparati e del patch panel); interna (illuminazione del pannello frontale della Tricaster TCXD300 HD. L'illuminazione delle zone: anteriore e posteriore viene attivata e disattivata da interruttori a pulsante, quella dell'interno viene attivata e disattivata dall'apertura e chiusura dello sportello anteriore su cui sono fissati la tastiera ed il mouse.
 |

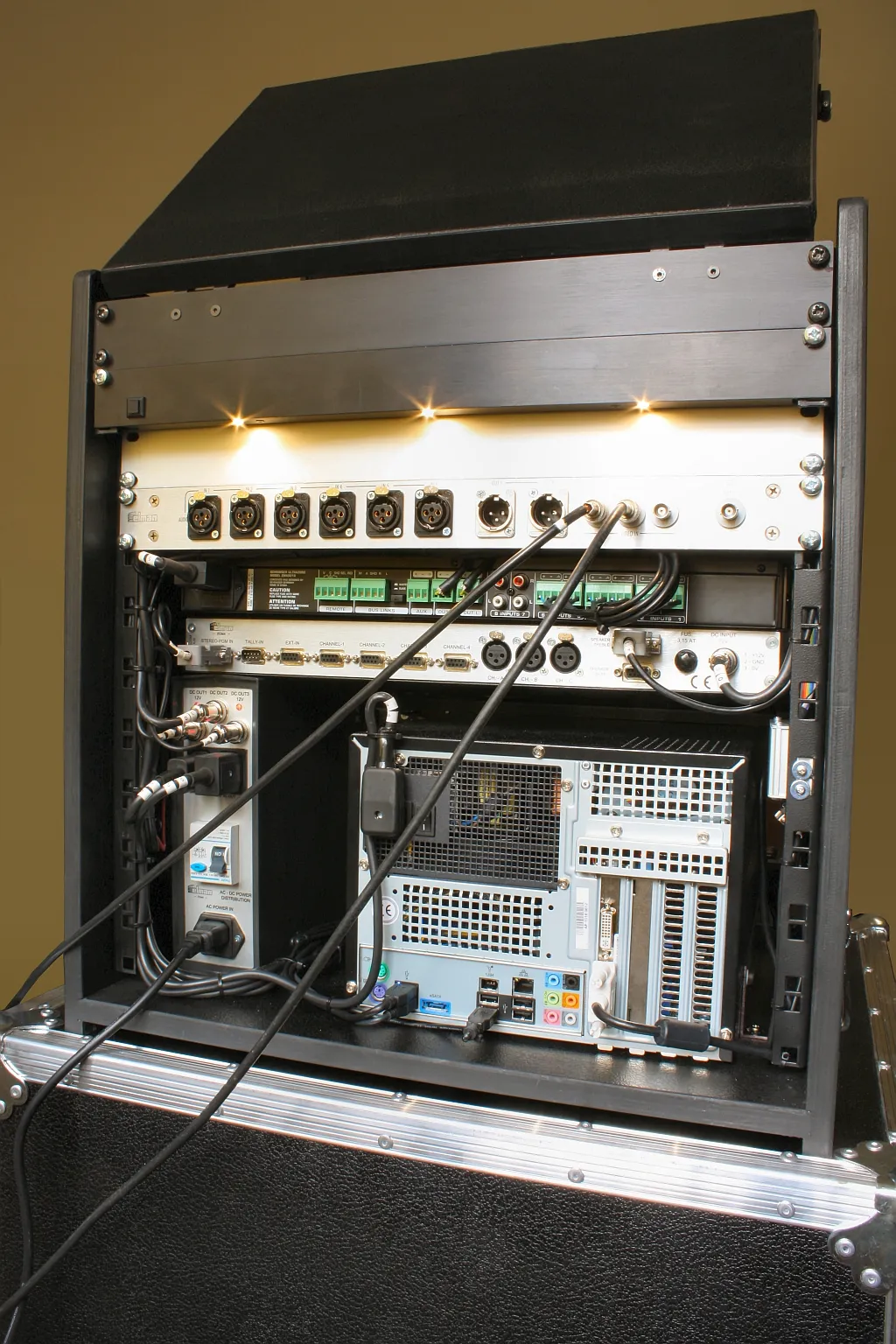

retro della O.B. Box Tricaster HD (cliccare sulla foto per ingrandirla) notare i 3 led a luce bianca per illuminare il retro della O.B.Box Tricaster HD |
Contenitore Fligthcase per il trasporto
Per facilitare il trasporto e proteggere l’O.B.Box Tricaster HD viene fornito un contenitore fligthcase speciale antiurto costruito secondo le norme IATA.
Le dimensioni del contenitore Flightcase sono (in mm): 650 (L), 700 (A), 700 (P).
Il peso del contenitore flightcase è: 18,40 Kg.
ELMAN è in grado di fornire tutte le attrezzature necessarie all' uso della O.B.Box Tricaster HD: telecamere, videoregistratori etc...
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
