CO5SDI - 5 x SDI change over
change over quintuplo per segnali video digitali SDI
CO5SDI - Pannello
anteriore della Centrale di Commutazione
CO5SDI è un change over per video
digitale seriale SDI formato da 5 moduli, ognuno dei quali ha 2 ingressi
ed 1 uscita.
La commutazione avviene con prestazioni e caratteristiche di alta qualità
nei vari formati da 1Mbps fino a 540Mbps.

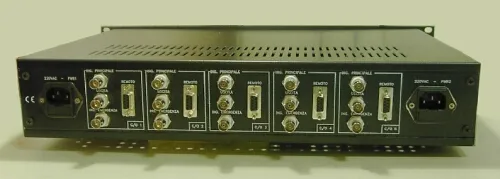

CO5SDI - Pannello
posteriore della Centrale di Commutazione
Il CO5SDI è stato progettato per varie applicazioni: studi di registrazione, telecomunicazioni, broadcast, scuole, etc...
IL CO5SDI è diviso in due parti:
la centrale di commutazione e il comando remoto. Entrambi sono apparati per rack
19".
La Centrale di Commutazione, realizzata in un contenitore metallico altro 2 RU, è dotata di due alimentatori (notare i due
connettori di alimentazione nella fotografia che mostra il retro dell'apparato).
Entrambi gli alimentatori lavorano in parallelo per evitare che l'apparato possa
spegnersi in caso di avaria di uno dei due.
Il Controllo Remoto CO5SDI/RC è realizzato in un contenitore metallico alto 1 RU
ed è gia predisposto per il controllo di 8 canali (futura versione
CO8SDI).
La connessione tra le 2 unità è
ottenuta mediante 5 cavi multipli con connettori di tipo D9.
Sul pannello frontale del controllo remoto si trovano i pulsanti necessari alla
commutazione di ognuno dei change overs e 2 led per ogni change over che indica
quale è il canale selezionato in uscita.

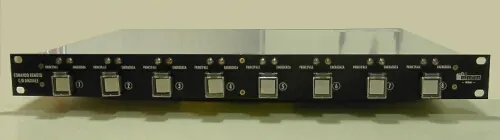

CO5SDI/RC - Pannello anteriore del Controllo Remoto
Caratteristiche:
| Ingressi elettrici | |
| Numero di ingressi: | 2 per 5 moduli |
| Data rate NRZ: | 1 to 540 Mbps |
| Impedanza: | 75 ohm |
| Connettori: | BNC |
| Uscite elettriche | |
| Numero di uscite: | 1 per 5 moduli |
| Connettori: | BNC |
| Impedenza: | 75 ohm |
| Alimentazione | Doppio alimentatore in parallelo |
| Tensione: | 220 Vac |
| Standard supportati | |
| SMPTE: | SMPTE259M, SMPTE305.2M, SMPTE310M, SMPTE344M |
| DVB-ASI: | EN50083-9 |

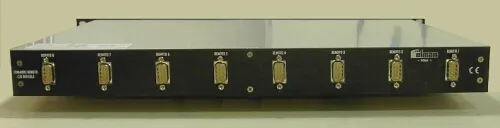

CO5SDI/RC - Pannello posteriore del Controllo Remoto
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
