COAUDIO 10x1 - Commutatore Audio Stereo 10x1


(cliccare sull'immagine per ingrandirla)



Progettato espressamente per applicazioni broadcast il COAUDIO 10x1 è un commutatore audio stereo passivo 10x1 adatto per l'uso in molteplici applicazioni nel campo della produzione audiovisiva, esso permette di selezionare il segnale audio stereo di uno tra i dieci ingressi e di inviarlo in uscita.

Essendo stereo, vengono usati due circuiti identici a relais per ognuno dei 10 ingressi.

Esso memorizza l'ultimo canale selezionato prima dello spegnimento e lo ripropone al momento dell'accensione successiva.

Gli ingressi non selezionati hanno una terminazione interna su una resistenza di 600 ohm.
La diafonia è di circa 90 dB e la banda passante (-3dB) 100 kHz.

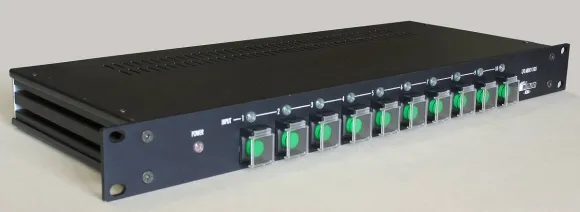

Sul pannello frontale si trovano i dieci pulsanti (protetti da uno coperchietto ribaltabile trasparente per evitare commutazioni accidentali) necessari per la commutazione degli ingressi, per ogni tasto c'è un LED che serve ad indicare il canale selezionato.

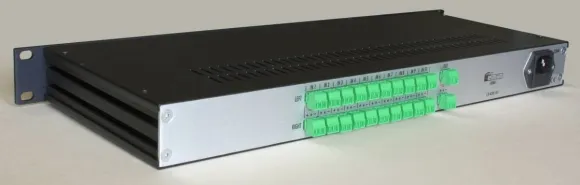

Il COAUDIO 10x1 è realizzato in un robusto contenitore metallico alto una unità da rack 19" (480 x 170 x 44 mm), il collegamento degli ingressi e delle uscite audio avviene mediante blocchi di terminali di tipo plug in.

Il commutatore è dotato di un alimentatore a 220 Vac entrocontenuto con presa di tipo IEC sul pannello posteriore.



Applicazioni:


(cliccare sull'immagine per ingrandirla)



Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
