Dual 3G - interfaccia audio GSM 3G doppia
(clicca sulla foto per ingrandirla)
Ci sono situazioni in cui il radio reporter ha la necessità di trasmettere urgentemente il proprio servizio dal vivo ma non sono disponibili ne linee telefoniche fisse ne link satellitari.
Per ovviare ad una situazione del genere la ELMAN ha prodotto Dual 3G (aggiormanento del Dual GSM),un apparato che permette
il collegamento allo studio mediante la rete telefonica GSM 3G con una sorprendente qualità audio.
Il Dual 3G ha le stesse funzioni del GAI (GSM Audio Interface) prodotto dalla
Elman, ma trasmette due segnali audio diversi su due canali distinti, in pratica
racchiude al suo interno un doppio GAI.
Inoltre nel frontale e' stato inserito un connettore USB per collegarsi ad un PC per funzionare sia come modem che come ricezione dati GPS.
Per abilitare un singolo GSM e' stato inserito un interuttore sul frontale.
Le velocita' per la trasmissione dati sono le seguenti:
- HSDPA - Max. 3.6Mbps(DL)
- WCDMA - Max.384Kbps(DL), Max.384Kbps(UL)
- EDGE Class - Max. 236.8Kbps(DL),Max.118Kbps(UL)
- GPRS - Max. 85.6Kbps(DL), Max.42.8Kbps(UL)
- CSD - GSM data rate 14.4Kbps - WCDMA data rate 57.6Kbps - WCDMA 64kbps CSD for Video call
Con il Dual 3G potrete inviare il vostro servizio radiofonico velocemente e da qualsiasi luogo
del mondo ove sia disponibile una rete telefonica GSM 2G e 3G.
Questo apparato, che non puo'
mancare alla dotazione di un veicolo attrezzato per le riprese broadcast audio e
video in esterna, permette anche di sfruttare la rete telefonica GSM come se
fosse una normale linea telefonica fissa consentendo l'uso di un normale telefono
a cornetta BCA e la conversione del segnale telefonico full duplex GSM in un
normale circuito di conferenza a 4 fili da poter collegare al banco audio.
Uno dei grandi pregi del Dual GSM è la
possibilità di parlare usando un microfono professionale ed ascoltare il ritorno direttamente
da una cassa
acustica senza che vi siano interferenze o inneschi grazie al controllo di uno circuito DSP
(Digital Signal Processor) incorporato, ciò consente di realizzare interviste
senza dover fornire un auricolare all'intervistato.

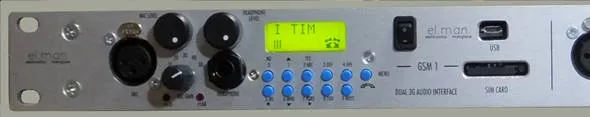

Il Dual 3G contiene al proprio interno due moduli GSM 3G (funzionanti in tutto il mondo) le cui funzioni sono controllate
dalle tastiere e dai displaies LCD posti sul pannello frontale, sul pannello
posteriore è allocato il connettore d'antenna (SMA femmina con adattatore FME maschio ).
Il Dual 3G è realizzato in un contenitore metallico alto 1 RU 19".
(clicca sulla foto per ingrandirla)

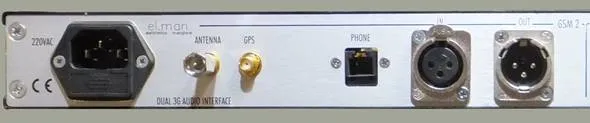

Sul
retro sono presenti i connettori: Audio IN, Audio OUT, Phone
(Telefono tradizionale BCA), Antenna GSM e GPS.
Il Dual 3G è interfacciabile con microfoni, auricolari e cuffie di qualsiasi
marca.
Caratteristiche:
- Moduli GSM 3G incorporati (funzionano in tutti i paesi del mondo)
- Dual-Band UMTS/HSDPA 900/2100MHz
- Quad-Band GSM/GPRS/EDGE 850/900/1800/1900MHz
- GPRS multi-slot class 12
- EDGE multi-slot class 12
- WCDMA 3GPP release 5
- Alimentazione: 220 Volts
- A-GPS mode: MS-Based, MS-Assisted
- Stand-alone GPS
- Assenza di inneschi di ritorno, eco e diafonia grazie al DSP incorporato.
- Connettore USB per collegamento PC (driver Windows)
- Interuttore alimentazione per accendere un singolo GSM
- Ingresso anteriore: Microfono su connettore XLR femmina a 3 poli
- Impedenza entrata microfonica: 10 Kohm
- Risposta in frequenza: 250-3500 Hz (limitata dal filtro del cellulare)
- Regolazione del livello Microfonico mediante commutatore a scatti
a passi di 10 dB da 0 a 50 dB più regolazione fine mediante
potenziometro. - Indicatore di modulazione e di livello di picco mediante 2 led.
- Uscita anteriore: Jack per cuffia stereofonica
- Impedenza di uscita cuffia: 8 ohm
- Regolazione del volume dell'uscita cuffia
- Tastiera anteriore per comandare le funzioni del modulo telefonico GSM DB interno
- Ingresso/uscita di linea a zero dB posteriore tramite connettori XLR Cannon
(clicca sulla foto per ingrandirla)
(clicca sulla foto per ingrandirla)
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
Altri apparati per comunicazioni GSM ELMAN
GAI - Interfaccia Audio GSM (2 versioni: 1/3 RU e 1RU 19")
