VP BOX - Video Production BOX
regia televisiva portatile PAL (o NTSC opzionale)
 |

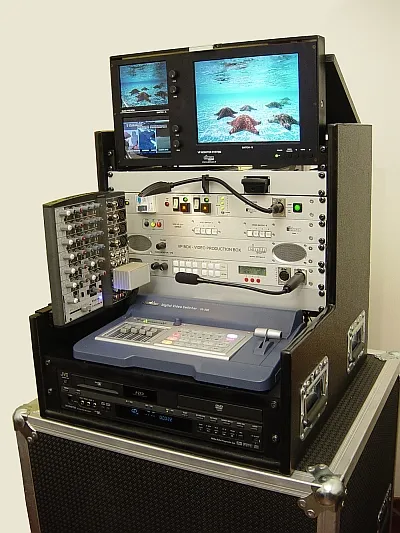

| VP Box - vista completa (cliccare sull'immagine per ingrandirla) |
La
ELMAN è specializzata dal 1990 nella realizzazione di regie televisive
portatili, vendute ed apprezzate dalle maggiori emittenti e studi
di produzione TV di tutto il mondo.
Da questa esperienza di oltre 15 anni e per venire incontro alle esigenze nate dallo sviluppo delle nuove tecnologie (streaming
video, videoconferenza, webcasting etc ...) è stata realizzata la regia
portatile VP Box (Video Production BOX).
La VP Box può essere
usata per:
• eventi dal vivo (sportivi, artistici, politici, attualità)
• regia personalizzata durante trasmissioni TV internazionali
• pubblicità, spot televisivi, televendite
• documentari e reportage giornalistici
• produzioni video industriali
• produzioni video
• corto e lungometraggi
• interviste e dibattiti
• trasmissioni webcasting
• conferenze in videostreaming
• concerti dal vivo, realizzazione di videoclip musicali
• inaugurazioni, mostre, seminari e congressi
• addestramento di studenti, personale tecnico e sanitario, etc...
• riprese in camera operatoria, etc...
• matrimoni, sfilate di moda
• incontri culturali e didattici
• riprese in luoghi di culto
Video presentation of V.P. Box |
Lista degli apparati che compongono la VP Box
• Monitor triplo LCD TFT - uno da 10" e due da 5.6" (ELMAN)
• Intercom Genius - Interfonico 7 canali a 2 e 4 fili con funzione Tally
(ELMAN)
• VPB - Sistema di amplificazione e diffusione audio in 1RU 19" con
woofer nell'interno della regia (ELMAN)
• VDE/VS 2x4 - Commutatore/Distributore
Video - Doppio commutatore video a 4 canali + Distributore Video
Equalizzato 1x6 (ELMAN)
• Mixer Video Datavideo SE 500 - 4 canali di ingresso per S-Video (Y/C)
e video composito
• JVC SR-DVM700* PRO - Videoregistratore 3 in 1 per Mini DV - DVCAM DVD e HARD DISK con varie funzioni di edizione e duplicazione
• Mixer Audio a 12 canali UB1202
• AC/DC Power Distribution - Quadro elettrico per il controllo della distribuzione di energia (ELMAN)
• Lampada flessibile a collo d'oca per luce di servizio
Descrizione della VP Box
VP Box è uno studio televisivo
professionale portatile in miniatura, completo e facilmente gestibile da poche
persone.
Realizzata in un elegante contenitore di metallo e legno massello, la VP Box
dispone di tutti gli apparati necessari per la ripresa televisiva e per le
comunicazioni tra i tecnici che la realizzano (regista, cameramen etc...)
Per il suo trasporto viene fornito un apposito contenitore con
imbottitura interna sagomata, in cui la VP Box può essere riposta durante il
viaggio per ridurre qualsiasi sollecitazione meccanica.
La VP Box pur avendo caratteristiche altamente professionali ha un costo
decisamente contenuto.
Ripetibilità dei comandi
Se avete la necessità di creare più sale attrezzate per riprese televisive,
streaming e videoconferenza (ministeri, scuole, industrie, banche etc…) e
desiderate che i vostri tecnici non perdano tempo, ogni volta, ad apprendere la
configurazione ed i comandi degli apparati di ogni diversa postazione (con
rischio di errori nel momento della lavorazione), potete dotare ogni sala di una VP Box.
I tecnici si troveranno ogni volta di fronte allo stesso tipo di apparati e
potranno essere immediamente operativi.
Inoltre sarà semplificato il lavoro di training essendo l’attrezzatura sempre
dello stesso tipo.
Accessibilità in qualsiasi condizione
Quando è essenziale impiegare più telecamere connesse ad una regia
(riprese di partite di calcio, concerti, spettacoli...), ma determinate condizioni strutturali,
di trasporto o logistiche sconsigliano di servirsi di
una struttura approntata su un mezzo mobile, usare una VP Box è una delle poche
vie percorribili.
Le circostanze tipiche per utilizzare la regia VP Box sono quelle in cui l'equipaggiamento video deve viaggiare in aereo, in nave,
oppure con altro materiale affidato ad un trasportatore, come si verifica nelle tournee e nei
road show.
Anche quando il posto delle riprese si trova in luoghi raggiungibili con
difficoltà dagli automezzi, ad esempio: aule e saloni collocati ai piani alti dei
centri congressi,
stand situati nel cuore di spazi espositivi, teatri, piste da sci etc..., la VP Box rappresenta un ottima soluzione.
Regia dedicata
In occasione di riprese di interesse mondiale (gran premi di formula 1, gare di
motociclismo, partite di calcio, etc...), alla regia internazionale si affianca
una regia "dedicata” che personalizza il programma con immagini provenienti
delle proprie telecamere. La VP Box viene usata anche per questo scopo.
La dotazione della VP Box comprende
Triplo monitor LCD
Un innovativo monitor LCD triplo prodotto dalla Elman, formato da 2 schermi
da 5.6 pollici ed uno da 10" per una migliore visione dei segnali.
Il monitor è basculante per poter migliorare l’angolo di visualizzazione. Quando
la regia è riposta nel contenitore per il trasporto, il monitor viene chiuso
orizzontalmente.
 |

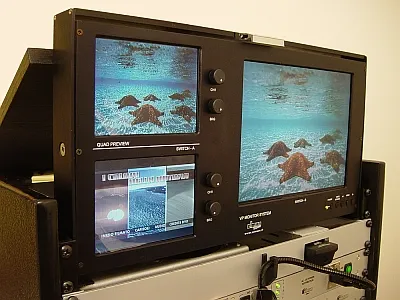

Monitor triplo: due da 5.6" e uno da 10" |
 |
Animazione del movimento di rotazione del monitor triplo |
Mixer video Datavideo SE 500 a 4
canali dotato di
ingressi S-Video
(Y/C) e Composito
Tra le funzioni in
dotazione,
Dissolvenza,
Dissolvenza a nero,
Transizioni,
Divisione dello
schermo, Picture in
picture e correzione
colore.
I canali sono
sincronizzati attraverso un
dispositivo TBC
interno a due
canali, 4:2:2.
Leva T-bar per dissolvenze incrociate, 11 effetti
di transizione, processore RGB e correttore colore per ciascuno dei 4 input
video, per regolare luminosità, saturazione e guadagno.
Uscite S-Video
(Y/C), Composito e
Componenti (YUV).
E' disponibile un uscita per monitor in cui vengono mostrati sullo schermo
diviso in 4 parti, i 4 segnali di ingresso con relativi indicatori Tally.
Occorrono così soltanto due monitor video – uno
per tutti gli
ingressi, uno per
l’uscita.
Sul display in
entrata sarà
automaticamente
mostrata l’anteprima
della transizione
successiva se
selezionata.
Il mixer SE 500 è
dotato anche di una sezione audio, che non viene utilizzata perchè per i segnali
audio della V.P.Box viene usato il mixer Behringer Xenyx 1202.
 |

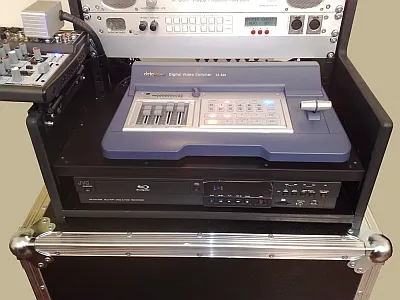

Mixer video Datavideo SE 500 |
JVC SR-HD1250, registratore professionale per Blu-Ray, DVD, HDD, SD card .
Compatibile con Videocamere AVCHD, HDV and DV.
(clicca qui per il datasheet in inglese)
L' SR-HD1250 è il primo registratore professionale HD Blu-ray al mondo, con un Hard Disk da 250 Gb, e uno slot per schede SDHC. Il videoregistratore SR HD1250 permette di importare facilmente registrazioni in alta definizione nei formati AVCHD, HDV e DV permettendo la creazione di Blu-ray in formato Full HD. L' SR-HD 1250 ha la possibilità di importare sul suo Hard Disk interno da 250 Gb qualsiasi tipo di formato permettendo in seguito l'editing, l'archiviazione, la copia su dischi Blu-ray ma anche la downconversion per masterizzare un DVD. L' SR-HD1250 è ideale per operatori video che hanno bisogno di masterizzare filmati utilizzati nello sport o in servizi religiosi. Il videoregistratore JVC SR-HD1250 è anche adatto per altre applicazioni, quali incontri di lavoro, istruzione, produzione su piccola scala, matrimoni, ecc, in quanto garantisce una qualità elevata, velocità e convenienza in un unico pacchetto a portata di mano.
Nella zona immediatamente sottostante ai monitors è stato predisposto un alloggiamento per il telecomando del JVC SR-HD1250.
Caratteristiche
Generali
Alimentazione richiesta : AC 120 V, 60 Hz
Consumo on/off : 34 W/3.0 W
Temperature
Operativa : 41°F to 95°F (5°C to 35°C)
Storage : -4°F to 140°F (-20°C to 60°C)
Dimensioni (W x H x D) : 435 mm x 70 mm x 351 mm
Peso : 5.0 kg
Input e Output
Video input/output : 1 Vp-p, 75 (BNC)
Audio input/output : 2Vrms (pin jack)
S-video input/output : Y: 1.0 Vp-p, 75 , C: 0.286 Vp-p, 75
DV input : 4-pin per DV, HDV IN
Remote input : 3.5 mm diameter jack
Component video output : Y: 1.0 Vp-p, 75
CB/CR, PB/PR: 0.7 Vp-p, 75
HDMI output : 19-pin type A (Deep Color, x.v.Color, Ver.1.3a)
USB : USB2.0
Digital Audio Output : EIAJ Optical (Toslink)
HDD Deck
Capacità : 250GB
Tipo di compressione Video : MPEG-2 (VBR), H.264/AVC
Tipo di compressione Audio : Dolby Digital (2ch), Linear PCM (2ch, XP mode only) :BD/DVD Deck
Accessori
Accessori in dotazione : cavo di alimentazione, cavo audio/video, Adattatore BNC maschio-RCA femmina, Telecomando, 2 Batterie “AA”.
 |

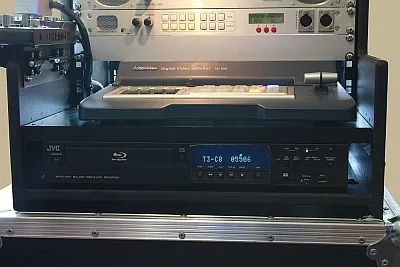

Videoregistratore
JVC SR-HD1250EU su Hard Disk e su Blu-Ray Disc |
 |
Telecomando del JVC SR DVM700* |
Mixer Audio Behringer
XENYX a 12 ingressi
- Mixer di altissima qualità a 12 ingressi
2 bus con mic preamp XENYX - Bassissima interferenza, elevata soglia dinamica
- 2 nuovi mic preamp XENYX all’avanguardia
- EQ neoclassici a 3 bande “British” per un suono caldo e musicale
Grazie all'impiego delle più moderne tecniche circuitali, il mixer XENYX 1202 è in grado di riprodurre un suono analogico incomparabilmente caldo.
I canali dei microfoni sono equipaggiati con preamp High-End XENYX Mic la cui qualità del suono e dinamica è paragonabile a quella dei preamplificatori outbord e offrono un'incredibile misura di headroom con 130 dB di spettro dinamico;
Con una larghezza di banda che va da meno 10 Hz fino ad oltre 200 kHz permettono una riproduzione cristallina delle sfumature più fini;
> vedi datasheet XENYX1202 con le caratteristiche
 |

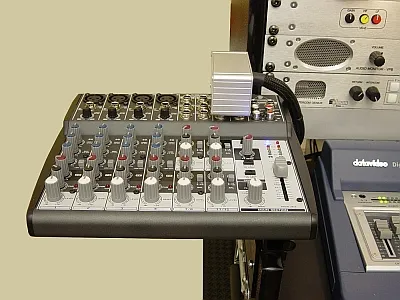

Mixer audio
Behringer Xenyx 1202 |
 |
Animazione del movimento di rotazione del mixer audio Behringer |
Intercom Genius - Interfonico/Tally
Interfonico full/duplex e semi/duplex a 7 canali con modulazione di ritorno ed
ingresso per external producer.
L'interfonico ha tre canali a 2 fili (per le camere) e quattro canali a 4 fili per
parlare ad esempio con un producer esterno, salette di registrazione, pullman
esterno, etc...
L'apparato ha anche la funzione di invio informazioni tally per 4 telecamere, che vengono trasmesse sulla linea audio a 2 fili inviata ai terminali beltback (opzionali) dei cameramen.
Audio Monitor VPB
Sistema di amplificazione e diffusione audio da 1 RU 19”.
I due altoparlanti dedicati alle frequenze medio alte sono all'interno del
contenitore da 1 RU, mentre, al rafforzamento dell’ascolto sulle basse
frequenze, contribuisce un woofer montato all’interno della V.P.Box.
VDE/VS 2x4 - Commutatore/Distributore Video
Doppio commutatore video a 4 canali + distributore video equalizzato 1x6.
AC/DC Power Distribution - Quadro di distribuzione di
energia
Sul pannello frontale si trovano 3 interruttori: un differenziale generale
per la rete, un interruttore equipment per gli apparati installati dentro la
regia, un interruttore external per gli apparati esterni alla
regia.
Un connettore XLR5 femmina permette di connettere direttamente una lampada
con braccio flessibile a collo d’oca per poter illuminare la zona dei comandi
del mixer video senza disturbare l'ambiente circostante.
Grazie all’alimentazione universale la VP Box può essere usata ovunque nel mondo.
 |
Particolare
della lampada a collo d'oca |
 |

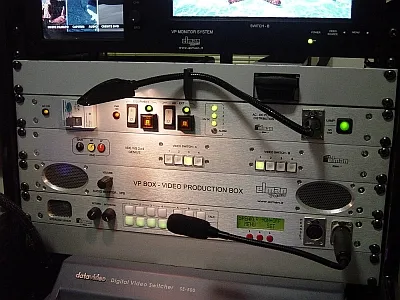

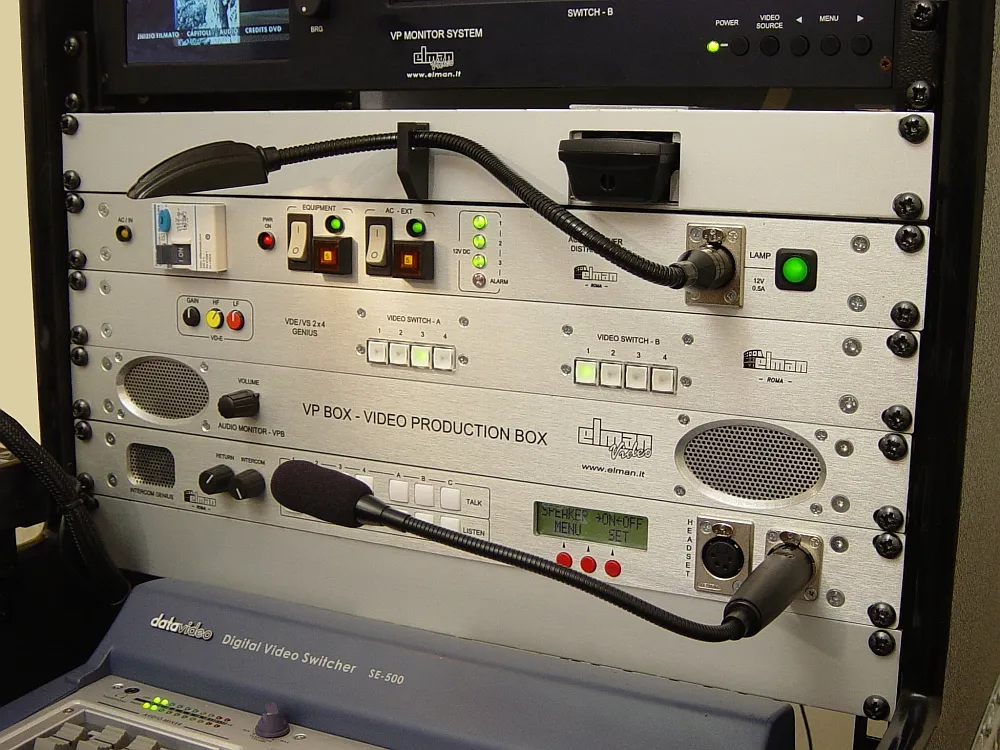

Dall’alto in
basso: |
 |

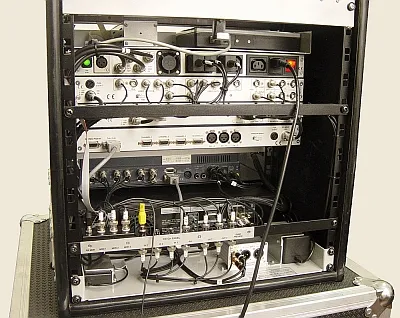

Retro della VP Box (cliccare sull'immagine per ingrandirla) |
Peso, dimensioni e consumo
Il
peso complessivo della configurazione standard della V.P.Box visibile nella foto è: 42 Kg.
Il peso del contenitore flightcase per il trasporto è: 18 Kg.
Le dimensioni della regia con tutti gli apparati in posizione di lavoro sono
(cm): 73 (L) x 57 x 68 (A).
Le dimensioni con il mixer audio e i monitors in posizione di traporto sono (cm):
53 (L) x 57 (P) x 52 (A).
Le dimensioni del contenitore flightcase per il trasporto sono (cm): 70 (L) x 64
(P) x 64 (A).
La potenza assorbita dalla regia è: 250 Watt
 |

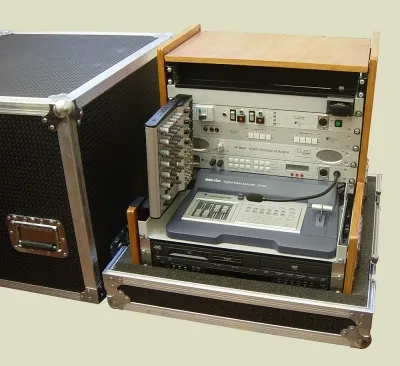

VP Box nel
contenitore per il trasporto |
ELMAN è in grado di fornire tutte le attrezzature necessarie all' uso della VP Box: telecamere, videoregistratori etc...
* JVC SR-DVM700 è un prodotto in esaurimento, fuori produzione, nella regia viene sostituito dal JVC SR-HD1250 per Blu-ray, DVD e schede SD, non funziona con le cassette Mini DV.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
