4COMP2SDI - convertitore di formato video quadruplo
da video composito a SDI
Il 4COMP2SDI è un convertitore di formato video a 4 canali, di qualità
broadcast, che trasforma segnali analogici compositi in segnali video
digitali seriali SDI. Per ogni canale sono disponibili 2 uscite.
Il 4COMP2SDI usa convertitori analogici digitali a 12 bit con sovra
campionamento e filtri di tipo adaptive comb a 5 linee, più un sistema di
riduzione di rumore temporale, grazie a queste qualità il 4COMP2SDI offre la migliore qualità di conversione disponibile oggi sul mercato. L'unità
accetta ingressi analogici con standard PAL e NTSC.

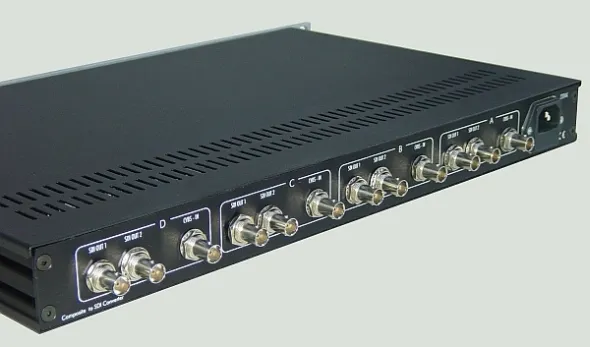

Il 4COMP2SDI è costruito in un contenitore metallico da 1RU per rack
19".
Caratteristiche
-
Convertitori ADC da analogico composito a SDI
-
TBC digitale e filtro del jitter per una grande stabilità del segnale in uscita
-
Convertitori ADC a 12 bit con sovra campionamento
-
Riduzione del rumore con sistema temporale ricorsivo
-
Controllo automatico di guadagno
Specifiche
-
Standards: PAL e NTSC composito
-
Connectori: BNC a 75 ohm
-
Livello del segnale: 1Vpp nominale
-
Return loss: >40dB a 5.5 Mhz
-
CMR: >6 Vpp
Uscite SDI
-
Standard: SMPTE 259M 270 Mb/s 525/625 sdi
-
Connectori: BNC a 75 ohm
-
Uscite: 8 (2 per ogni canale)
-
Livello del segnale: 800 mVpp +/- 10% (terminato)
-
Return loss: >18 dB a 270 Mhz
-
Jitter: <0.15 UI con barre colore in ingresso
Prestazioni
-
Guadagno Differenziale: <1.5%
-
Fase Differenziale: <0.4%
Altre
- Tensione: 220 Vac
- Potenza: 20 watt
- Connettore di alimentazione: IEC
- LED: per alimentazione e segnali entranti
- Gamma di temperatura: 0 - 40 C°
- Dimensioni: 1 RU 19" standard
- Peso: 4 Kg
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
