DVB-T HD - sintonizzatore TV professionale SD/HD per digitale terrestre
Il DVB-T HD è un
sintonizzatore TV professionale per il digitale terrestre che occupa lo spazio di
appena 1/3 di una unità rack 19" e permette di ricevere i segnali televisivi nella gamma VHF e UHF (VHF: 174 MHz ~ 230MHz, UHF: 470 MHz ~ 862MHz) anche con standard HD.
La codificazione dei segnali è del tipo: PAL.
Un sistema di autosearch memorizza tutti canali disponibili nella zona (max 500 canali). La ricerca può essere effettuata anche manualmente o in base ai networks disponibili.
Il resto dei vari comandi sono mostrati con sistema OSD sullo schermo del monitor interfacciato: canali tv, canali radio, informazioni canale radio, ricerca automatica, ricerca manuale, assistenza installazione, regolazione dimensioni video, lingua sottotitoli, standard TV, impostazioni locali, lingua OSD, fuso orario etc...
Sono disponibili le seguenti uscite: 1 composita + 1 Y/Pb/Pr HD + 1 HDMI

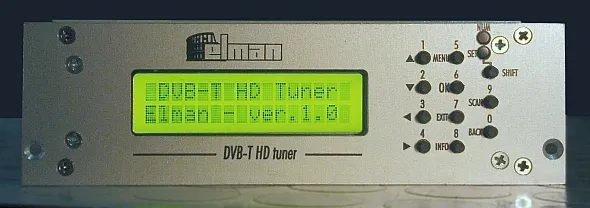

Sul pannello anteriore ci sono: il display LCD per la programmazione e il controllo delle funzioni, undici pulsanti per la selezione dei vari canali e funzioni, 2 led uno NUM e l'altro SET.
La scelta dei canali avviene con sistema UP e DOWN premendo il pulsante ▲/▼ (freccia in su/freccia in giù) oppure inserendo direttamente il numero del canale desiderato utilizzando la tastiera numerica 0-9 (per selezionare la tastiera numerica si preme il shift l'avvenuta attivazione viene confermata dall'accensione del led NUM)

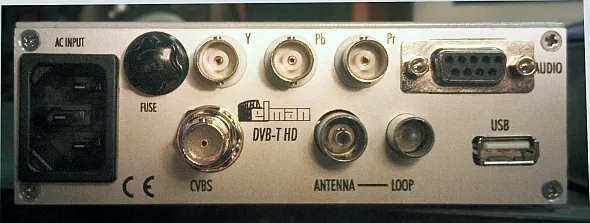

Sul pannello posteriore si trovano:
- connettori di antenna (75 ohm) maschio e femmina per loop;
- 1 uscita video composito CVBS su connettore BNC (75 ohm);
- BNC per l'uscita: Y/Pb/Pr HD (75 ohm);
- connettore D a 9 pin per l'uscita audio stereo (47 Kohm);
- connettore HDMI;
- connettore USB;
- connettore 220 Vac;
- portafusibile da pannello.
n.b. nel prototipo fotografato manca l'uscita HDMI
Il contenitore schermato garantisce prestazioni perfette anche in presenza di forti campi elettromagnetici locali.
Il DVB-T HD può essere usato autonomamente o inserito in un contenitore Elman modello RMA che può contenere fino a 3 moduli delle stesse dimensioni, anche con funzioni diverse.
Il DVB-T HD è stato creato per essere usato in pullman attrezzati per riprese televisive o date le dimensioni ridotte in regie portatili ma può essere facilmente abbinato a videoproiettori e monitor.
Caratteristiche
- Completamente compatibile con Standard HD DVB-T MPEG2/MPEG4 AVC/H.264
- Gamma di frequenza: 174-862 Mhz
- Uscita Y/Pr/Pb HD 1920x1080i
- Supporta uscita HDMI
- Sistema di codifica: PAL/NTSC
- Fomati video: 4:3 e 16:9
- Supporto 256 Color OSD (visualizzazione su schermo) (supporto multilingue, inglese di default)
- Supporti per sottotitoli EBU e DVB
- Supporto per decodifica Televideo OSD, VBI
- Supporto PIG (picture in graphic)
- Supporto EPG (Electronic Program Guide) e Information-Plate
- Supporto audio multilingue
- Ricerca di canali in modalità automatica, manuale e di network
- Memorizza oltre 500 programmi TV & radio
- Modifica della lista dei canali favoriti
- Supporta PIG (Picture in Graphic)
- Modalità All, Favourite, Scrambled riguardanti l’elenco dei canali
- Comando parentale con blocco di sistema, di canale e di programma per limite di età
- Presenza di informazioni dettagliate sul programma
- Selezione di lingua automatica del programma per il linguaggio audio con le impostazioni d’uso nel menù.
- Riproduzione di file multimediali da porta USB, anche video (.avi)
- Fornisce alimentazione all’antenna per l’uso di antenne attive
Aggiornamento software
È possibile aggiornare il software del ricevitore tramite la porta USB.
Sintonizzatore |
|
| Frequenze di ingresso | VHF: 174 MHz ~ 230MHz UHF: 470 MHz ~ 862MHz |
| Impedenza di ingresso | 75Ω |
| Livello segnale | -81dBm ~ -10dBm |
| Tipo di connettori | terminale di tipo F /IEC Jack |
| Banda del canale | Larghezza 6M/7M/8M |
| Sintonizzatore& Dem IC | Dibcom Dib7000/7001pc3 |
Demodulazione |
|
| Standard | DVB-T EN300 744 |
| Constellation | QPSK , 16QAM, 64QAM |
| Guard Interval | 1/32,1/16,1/8.1/4 |
| FEC | 1/2,2/3,3/4,5/6,7/8 |
| COFDM Carrier Mode | 2K And 8k Non Hierarchical /Hierarchical |
Decodificatore Video |
|
| Standard | MPEG-4 AVC/H.264 HP@L4 MPEG-2 MP@HL/ML |
| Transport Stream | ISO/IEC 13818-1 MP2/MP4 AVC/H.264 |
| Rapporto immagine | 4.3 /16.9 |
| Standard video | PAL / NTSC |
| Livelloi uscita video | 1 ± 0.3Vpp |
| Risoluzioni video | 720*576@25fps/720*480@30fps |
| Risoluzioni Y Pr Pb | HD 1920x1080i/1920x720p |
Decodificatore Audio |
|
| Standard | ISO/IEC 11172-3 |
| Decodificatore Audio | MPEG-2 / HE_AAC(DD/DD+ optional) |
| Canale Audio | R/L/ST |
| Uscita Audio | 1Vpp 47Kohm regolabile con E Volume |
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
