EL1800 Plus - distributore video 1x6
con clamp, differenziale e con equalizzatore a 3 bande
Distributore Video
Equalizzato EL1800 Plus (fronte)
La funzione basilare dei distributori video è quella di generare più uscite da un video in ingresso.
Caratteristiche come l'ingresso differenziale, la variazione della risposta di equalizzazione e il clamping non sono necessariamente presenti su tutti i distributori video e spesso non sono tra loro associate nei modelli attualmente in commercio.
Ora grazie all' EL1800 Plus della ELMAN, potete avere tutte le caratteristiche suddette al prezzo di un distributore video normale.
L' EL1800 Plus dispone di un ingresso video differenziale ad alte prestazioni, di un equalizzatore a 3 bande e di un amplificatore con 6 uscite video clampate.
Grazie all' EL1800 Plus si possono correggere gli errori di fase e i disturbi introdotti dalla lunghezza dei cavi coassiali di collegamento.

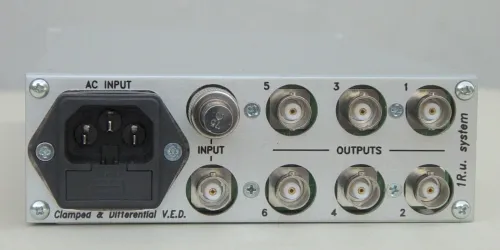

Distributore Video
Equalizzato EL1800 Plus (retro)

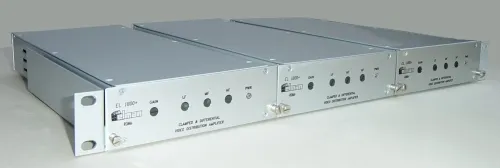

esempio di 3
EL1800 Plus inseriti nel sistema multifunzione RMA (fronte)

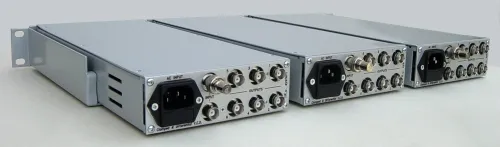

esempio di 3
EL1800 Plus inseriti nel sistema multifunzione RMA (retro)
L' EL1800 Plus è realizzato in un
contenitore alto 1 RU ed è inseribile nel subrack del sistema
multifunzione RMA della ELMAN che può ospitare fino a 3 moduli
contemporaneamente.
Un modulo EL1800 Plus può essere usato anche autonomamente essendo
l'apparato dotato di un proprio alimentatore e di un pannello posteriore con
tutti i connettori necessari.
Specifiche Tecniche
Ingresso
- Differenziale passante (looping)
- Con connettore BNC
Uscite
- Numero di uscite: 6
- Connettori BNC: 6
Prestazioni
- Equalizzazione 0-300 metri di cavo coassiale RG59
- Regolazione del Guadagno e dell'Equalizzazione mediante trimmer.
- Guadagno differenziale >0,1%
- Fase differenziale >0,15°
- Risposta in frequenza >-0,9 dB to 15MHz
- Hum and noise >60 dB
- Tilt >0,5%
- Electrical length 46 nS
- Alimentazione 220 VAC - in opzione sono disponibili universal psu 90-240VAC o DC psu 12V DC
- Potenza assorbita 5W
- Dimensioni in mm 300x130x44
- Peso 1,8Kg
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
