GPI PRC 2 - comando remoto GPI programmabile con pagina WEB
(general purpose interface)
cliccare sulla foto per ingrandirla
Il GPI (General Purpose Interface) è un interfaccia in ingresso o in uscita che permette di rilevare la chiusura di un contatto in ingresso e creare una chiusura di contatto in uscita , questi contatti sono opto isolati in ingresso e isolati in uscita tramite un rele e viene generato da alcune apparecchiature consumer o professionali e che viene trasmesso ad apparecchiature compatibili.
Il GPI PRC 2 (Comando Remoto GPI Programmabile) è un telecomando realizzato in un contenitore metallico da rack alto 1 RU che può essere usato per pilotare sia apparati GPI che apparecchiature elettroniche di qualsiasi genere.
L'apparato è dotato di 8 tasti PRESET, un comando ENABLE e 8
LED che confermano il take avvenuto sull'ingresso GPI.
Il GPI PRC 2 ha 3 uscite: MAIN, REMOTE e BACKUP su connettori D25 femmina.
Su ogni connettore di uscita sono riportati gli 8 contatti in apertura e chiusura dei relè relativi a quel circuito (MAIN, REMOTE o BACKUP) per un totale di 24 contatti in apertura/chiusura.
Il GPI PRC 2 possiede anche un connettore di ingresso (D25 maschio) mediante il quale è possibile accedere ad 8 ingressi optoisolati per poter collegare in serie altri apparati dello stesso tipo.
Ogni uscita è completamente configurabile tramite software, e si puo' definire per ogni tasto

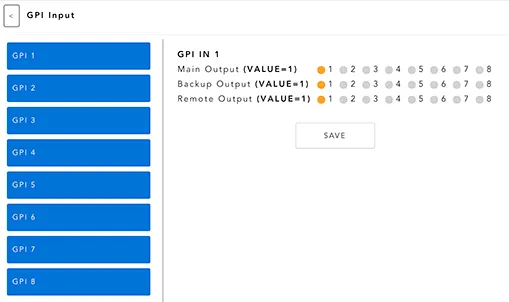

E' possible decidere via software l'uscita o le uscite GPI da chiudere oppure se e' presente il connettore di ingresso con chiusure esterne quale tasto va illuminato o quale GPI
va chiuso.

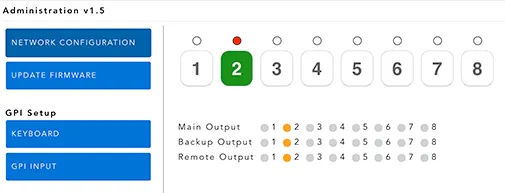

Tutto il programma di configurazione del GPI PRC 2 può essere caricato da computer mediante la presa LAN posta sul pannello posteriore e puo essere editato tramite una pagina html su un browser impostando come indirizzo di default 192.168.1.100 .
L'indirizzo di default puo' essere cambiato tramite il menu della pagina html.
Il software puo' essere aggiornato caricando un file bin tramite il menu UPDATE FIRMWARE.
cliccare sulla foto per ingrandirla
cliccare sulla foto per ingrandirla
cliccare sulla foto per ingrandirla
Il GPI PRC è utilizzabile in tutti quei sistemi in cui sia necessario un comando remoto che va adattato alle modalita' del prodotto da interfacciare, ad esempio per comandare uno switcher video, un sistema di messa in onda, un commutatore audio etc...
L'alimentatore è entrocontenuto.
cliccare sulla foto per ingrandirla
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
