DUAL TBP - dual talkback plus
interfonico a programmazione istantanea
Dual TBP

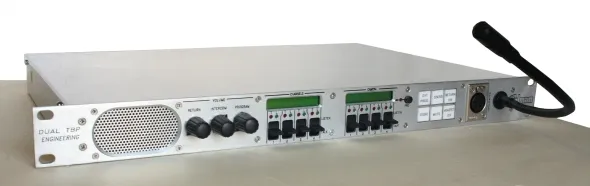

Engineering - fronte (clicca sulla foto per ingrandirla)
- produzione di films,
- spettacoli teatrali,
- congressi,
- eventi sportivi,
- installazioni commerciali ed industriali, etc.
Nella configurazione base è composto da due apparati:
- Engineering, in dotazione al tecnico e
- Producer, riservato al regista, connessi tramite cavo pin to pin tra i connettori LINK posti sui pannelli posteriori degli stessi.
Dual TBP

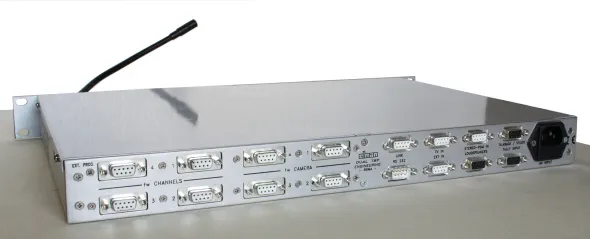

Engineering - retro (clicca sulla foto per ingrandirla)
L'Engineering consente di comunicare separatamente o contemporaneamente con 4 cameramen (controlli camera o beltpack) e con 4 canali riservati a postazioni fisse (ad esempio: circuiti di conferenza) selezionabili tramite interruttori a levetta abbinati ciascuno a 2 led di indicazione dello stato (talk o listen).
Ognuno degli 8 canali puo' essere programmato separatamente per il funzionamento nei seguenti modi:
- IFB (interrupted feedback),
- Semiduplex,
- Full Duplex.
Dual TBP

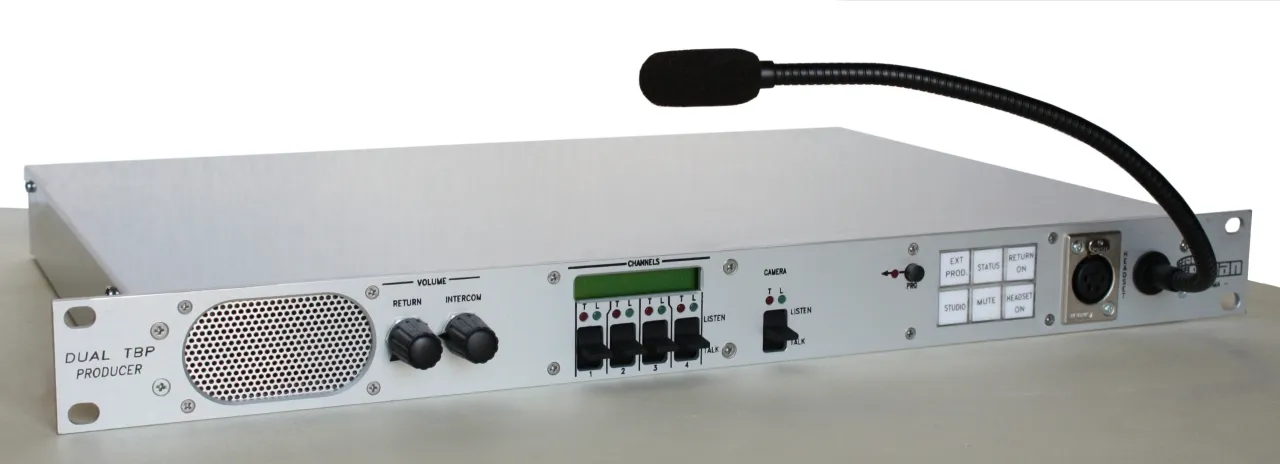

Producer - fronte (clicca sulla foto per ingrandirla)
In modalità programmazione è possibile regolare la compressione del microfono su 3 livelli.
Una coppia di display a cristalli liquidi permette di visualizzare: lo status dei vari canali (in modalità programmazione) e i comandi e le funzioni attivate dall'altro interfonico premendo il tasto STATUS.
Il Producer ha le stesse funzioni descritte per l' Engineering tranne:
- Il Producer può parlare ed ascoltare tutte le camere mediante un solo comando a levetta.
- E' disabilitata la programmazione delle funzioni: Duplex, Semiduplex, IFB (interrupted feedback).

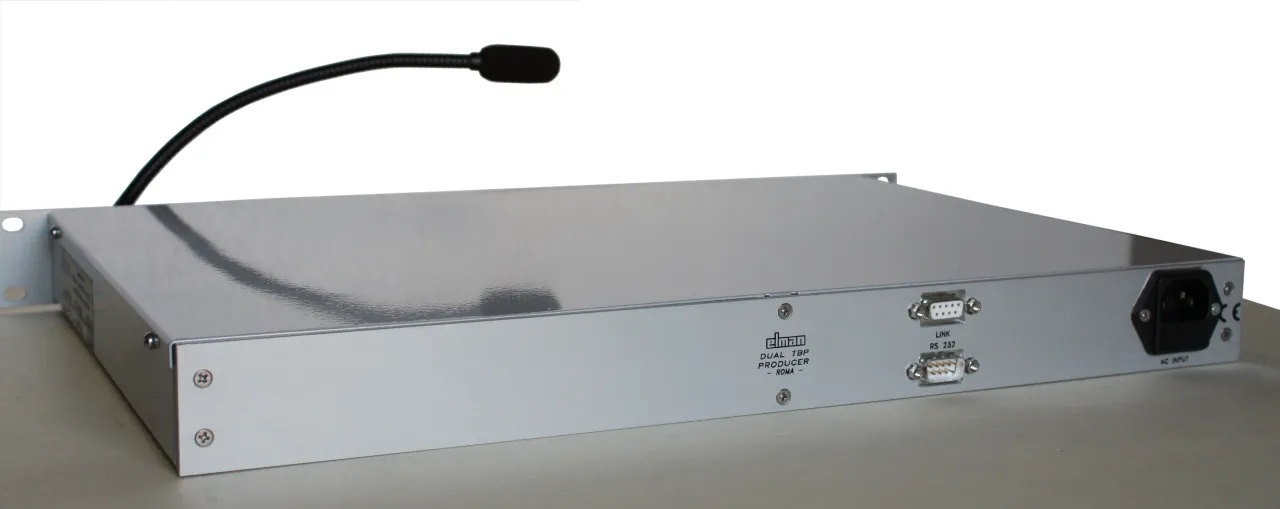

Dual TBP Producer - retro (clicca sulla foto per ingrandirla)
Per ulteriori informazioni potete scaricare il <manuale operativo in formato Adobe Acrobat .PDF>
CARATTERISTICHE
- Contenitore Standard 19" 1RU.
- Sistema controllato a Microprocessore con circuito a 4 fili accoppiato tramite trasformatore.
- 8 canali programmabili indipendentemente (su una memoria non volatile).
- Accesso alla programmazione istantanea dal pannello frontale.
- Funzioni programmabili: modo Duplex, Semi/Full Duplex, IFB modulazione di Ritorno.
- Selezione della modulazione di ritorno:1) Programma 2) TV 3) Esterno.
- Funzione di parla-ascolto: momentanea o con blocco.
- Amplificatore stereo da 10W a volume regolabile per ascoltare sugli altoparlanti esterni il segnale entrante nel connettore PGM IN.
- Uscita comunicazioni di studio.
- Funzione Mute.
- Controlli di volume per cuffia e altoparlante relativi all'ascolto della modulazione di ritorno e alle comunicazioni.
- Comunicazioni verso e da 4 telecamere e terminali da cinta (beltpacks).
- Comunicazioni verso e da 4 canali riservati a postazioni fisse.
- Alimentazione verso i terminali da cinta.
- Funzione regia esterna (ingresso sul canale 4).
- Comunicazioni mediante cuffia/microfono o tramite l' altoparlante interno al Talkback Plus ed il microfono posto sul pannello frontale.
DUAL TBP TECHNICIAN

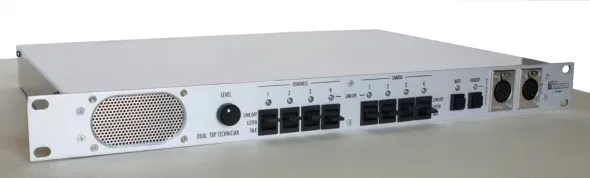

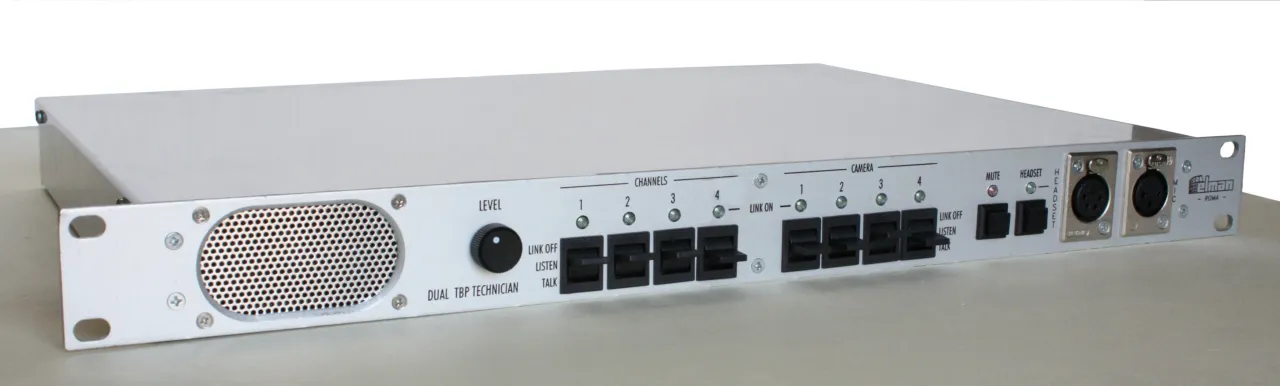

Dual TBP Technician - fronte (clicca sulla foto per ingrandirla)
L'interfonico DUAL TBP TECHNICIAN è un apparato supplementare che permette di ampliare le funzionalità dell'interfonico ENGINEERING inserendosi tra esso e le utenze (camere o altri dispositivi connessi alle linee channels).
Il segnale microfonico del TBP TECHNICIAN si somma a quello proveniente dal microfono dell'interfonico ENGINEERING diretto verso le camere o verso utenze connesse alla linee channels.
Il segnale proveniente dalle camere o dalle utenze connesse alle linee channels viene ascoltato in altoparlante da entrambi gli interfonici.
Per poter collegare i due interfonici occorrono cavi pin-to-pin con connettori a vaschetta a nove pin.
II DUAL TBP TECHNICIAN dispone di due ingressi microfonici selezionabili tramite il pulsante stabile HEADSET.
II connettore HEADSET è del tipo canon a 4 contatti e fornisce l'alimentazione necessaria per microfoni alimentati. Sullo stesso connettore è presente anche il segnale per potere alimentare una cuffia a bassa o ad alta impedenza.
Quando si attiva questo ingresso microfonico viene scollegato l'altoparlante.
Il connettore MIC è del tipo canon 3 e fornisce l'alimentazione necessaria per microfoni alimentati. Il tasto mute interrompe la linea microfonica.
DATI TECNICI
Tutti gli ingressi e le uscite sono separati galvanicamente tramite trasformatore di qualità.
INGRESSO LINEA:
- Massimo livello al clipping = 12 dB su 600 ohm
- Potenza in altoparlante = 4 Watt su 8 ohm
- Banda passante @ - 3 dB = 200 Hz - 33 KHz
- THD @ 1 Watt = 0.1%
USCITA LINEA:
- Massimo livello al clipping = 12 dB su 600 ohm
- Banda passante @ -3dB = 70 Hz - 30 KHz
- THD @ OdB = 0.01%
INGRESSO MICROFONICO:
- Livello per intervento compressore = -40 dB
ASSORBIMENTO SULLA RETE:
- 10 Watt @ 220 V

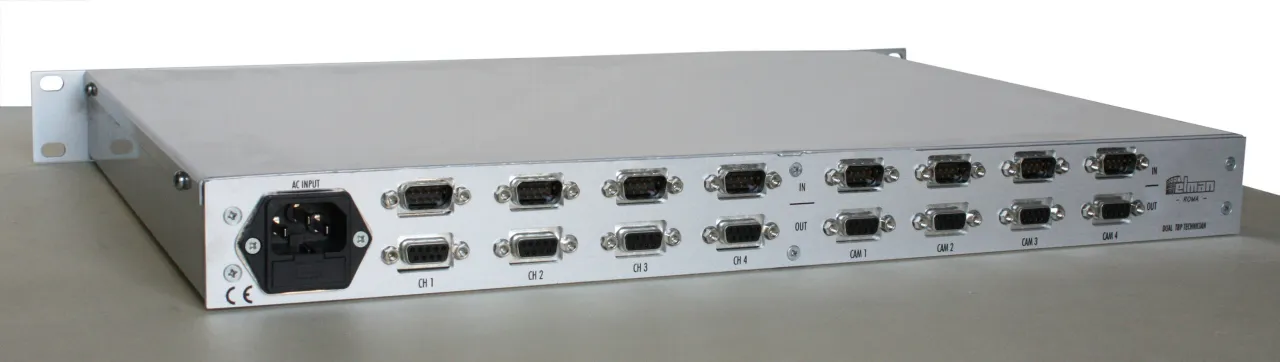

Dual TBP Technician - retro (clicca sulla foto per ingrandirla)
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
