TBP16 - interfonico full duplex 16 canali

clicca sull'immagine per ingrandirla

Il TBP16 è l'unità centrale di un sistema di comunicazione professionale a mani libere (handsfree) a 16 canali, composto da un interfonico centrale TBP16 e da un numero massimo di sedici interfonici remoti EL4400/S.
Il sistema è adatto per essere utilizzato durante la produzione di films e programmi televisivi ma può essere impiegato per commento, doppiaggio e qualsiasi altro scopo.
Il TBP16 ha un ingresso IFB (interrupted feedback) per poter ascoltare il segnale audio del programma in lavorazione che viene interrotto quando inizia la conversazione con una delle postazioni EL4400/S.

el4400
Interfonico remoto EL4400/S

Il TBP16 viene installato normalmente nella regia o nella sala di commento e gli EL4400/S nelle varie salette collegate (ad esempio sale montaggio).
L'abilitazione del collegamento tra una stazione EL4400/S e il TBP16 viene effettuata agendo sul tasto a levetta presente sugli EL4400/S; a collegamento avvenuto si illumina il led corrispondente sul TBP16, se in questa circostanza un altro interfonico aziona il tasto a levetta, lampeggia sull’interfonico centrale il corrispondente led, ma non viene abilitato il collegamento, il secondo EL4400/S rimane quindi in attesa che venga completata la conversazione già in atto.
Il principio di funzionamento è basato su un sistema a priorità, l' EL4400/S collegato al connettore numero 1 ha la priorità più alta il numero 16 quella più bassa. Se gli EL4400/S che attivano una richiesta sono due, a collegamento concluso con l'interfonico attivo, viene abilitato quello in attesa con priorità più bassa. Il collegamento con le stazioni EL4400/S avviene mediante particolari connettori XLR da pannello con i quali è stato possibile contenere le dimensioni in altezza del TBP16 in soltanto 2RU 19".

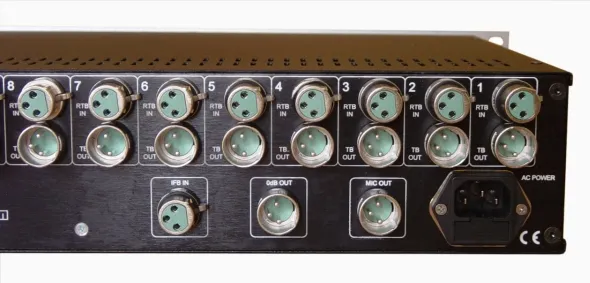

retro TBP16 (clicca sull'immagine per ingrandirla)

La connessione tra il TBP16 ed gli EL4400/S, è FULL DUPLEX – HANDSFREE; per un corretto funzionamento è necessario regolare i potenziometri posti sul pannello anteriore dell’interfonico centrale affinché tra gli interlocutori avvenga una comunicazione priva di interruzioni.
Il TBP16 è dotato di un particolare circuito anti innesco per eliminare il rientro del segnale audio tra altoparlante e microfono che potrebbe generare il classico fischio dell'effetto Larsen.
La posizione dei potenziometri ottimale deve essere ritoccata nel caso in cui ci sia una notevole differenza di rumorosità negli ambienti dove si trovano gli interfonici.

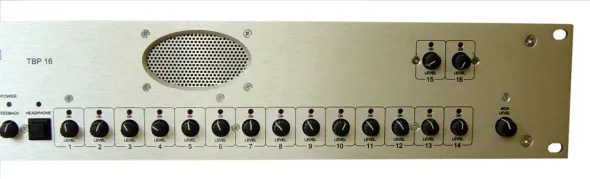

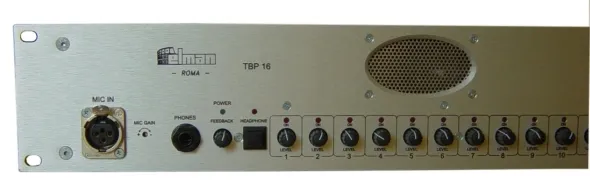

particolare pannello anteriore TBP16 (clicca sull'immagine per ingrandirla)

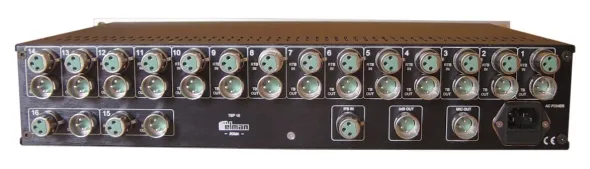

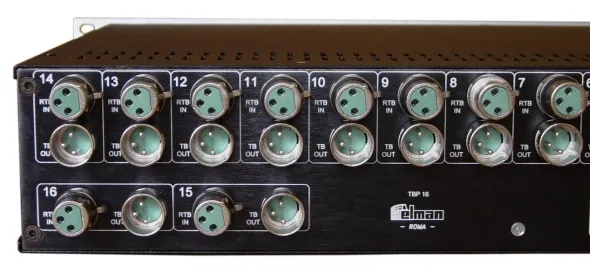

particolare pannello posteriore TBP16 (clicca sull'immagine per ingrandirla)

CARATTERISTICHE

Collegamento a 4 fili
Interrupted feedback
16 canali indipendenti
Funzionamento a mani libere (vivavoce)
Pulsante headphone per la selezione della cuffia ed esclusione dell'altoparlante
Ingresso microfonico con connettore XLR 3 pannello frontale
Uscita microfonica a 0 dB per poter utilizzare lo stesso microfono dell'interfonico per il commento
Regolazione del livello microfonico (mediante trimmer)
Regolazione indipendente del livello di ognuno dei 16 canali
Regolazione del livello d'ascolto generale
Uscita amplificata (2 watts) con altoparlante incorporato
Uscita a 0 dB per amplificatore esterno
Alimentazione di rete universale (100-240 Vac 70 mA)
Contenitore metallico Standard 19" 2RU con profondità 350 mm

Ingresso microfono
tipo: bilanciato e sbilanciato
connettore: XLR3 femmina
impedenza: 2000/4000 ohm
alimentazione phantom: 48 V 1.7 mA

Uscita microfonica (MIC OUT)
tipo: bilanciato con isolamento galvanico in continua
connettore: XLR3 maschio
livello di uscita nominale: 0 dBu
massimo livello di uscita al clipping: 17 dBu

Ingressi Talkback (RTB IN)
ingresso bilanciato con isolamento galvanico e in continua
connettore: XLR3 femmina
impedenza di ingresso: 10 Kohm
livello di ingresso per 2 W in altoparlante: 0 dB
massimo livello al clipping: 12 dB
banda passante: -3 dB da 100 Hz a 10 Khz

Uscite Talkback (TB OUT)
uscita bilanciata con isolamento galvanico e in continua
connettore: XLR3 maschio
livello di uscita nominale: 0 dBu
massimo livello di uscita al clipping: 17 dBu
banda passante: -3 dB da 100 Hz a 7.5 Khz

Ingresso Interrupted Feedback (IFB IN) per il segnale audio del programma
ingresso bilanciato con isolamento galvanico e in continua
connettore: XLR3 femmina
impedenza d’ingresso: 10Kohm
livello nominale ingresso per 2w in altoparlante = 0dB
massimo livello al clipping: 12dB
banda passante: -3dB da 100Hz a 10Khz

Uscita O dB
Uscita audio per il collegamento ad un sistema di amplificazione esterno, con livello a 0 dB indipendente dalla regolazione del volume di ascolto sul pannello frontale.

LED di segnalazione

16 led per la segnalazione dei canali abilitati
led power di alimentazione
led headphone: cuffia selezionata
