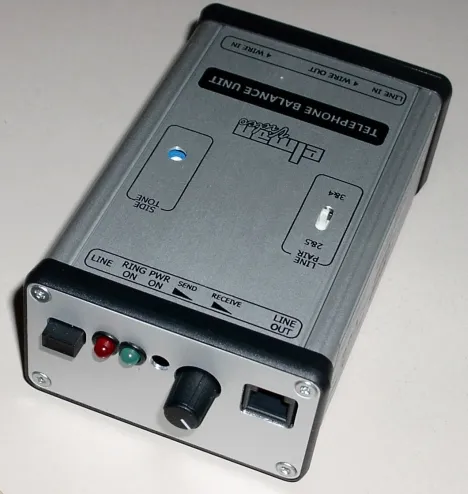

TBU - telephone balance unit
interfaccia tra linea telefonica e circuito 4 fili
Il TBU è un
apparato portatile, compatto, che permette di trasformare il segnale
di una linea telefonica e renderlo disponibile per un circuito a 4
fili con un alto grado di separazione tra segnale trasmesso e
ricevuto.
Lo stadio di uscita del circuito a 4
fili ad alta corrente è anche in grado di
pilotare direttamente l'auricolare del cronista.
Descrizione
L'unità è alimentata direttamente dalla linea
telefonica e provvede all'interfacciamento con un circuito a 4 fili
con controlli di livello separati per la trasmissione e la ricezione
del segnale.
Un ottima attenuazione della propria modulazione di ritorno
(sidetone) è ottenuta mediante la regolazione del trimmer SIDETONE
NULL, questo permette di compensare variazioni della linea locale e di adattare il TBU alle linee telefoniche di altri paesi che
possono avere caratteristiche diverse da nazione a nazione.
Per abilitare la comunicazione tra il circuito 4 fili e la rete
telefonica, si collega il TBU alla presa telefonica e si preme il
tasto LINE per alimentarlo ed agganciare la linea.
L'accensione del led PWR ON indica il corretto funzionamento
dell'apparato.
La linea può essere impegnata anche effettuando una chiamata da un apparecchio telefonico abbinato al TBU o rispondendo dallo stesso apparecchio quando lampeggerà il led RING ON. Per le chiamate in arrivo non è comunque necessario l'uso di un telefono abbinato, a meno che non sia necessario ascoltare lo squillo del campanello.
Il TBU è compatibile con apparati analoghi di altre marche in commercio.
Caratteristiche
- Interfaccia full duplex da 4 fili a linea telefonica analogica.
- Unità alimentata dalla linea, non c'è bisogno di batterie o alimentatori esterni.
- Semplice regolazione della reiezione del proprio segnale di ritorno (sidetone) per il sistema telefonico di ogni paese.
- Led di indicazione RING ON e POWER ON (equivalente a linea telefonica agganciata).
- Controllo del livello del segnale di entrata.
- Uscita ad alta corrente di pilotaggio con controllo di livello.
- Connettore XLR3 di ingresso (femmina) e di uscita (maschio) per circuito a 4 fili.
- Ingresso ed uscita passanti (loop-through) della linea telefonica su connettori RJ11.
- Deviatore per la scelta della coppia di fili 3-4 o 2-5 del connettore RJ11 per la compatibilità con le linee telefoniche dei vari paesi.
- Connessione alla linea telefonica mantenuta mentre il TBU è in uso.
- Contenitore robusto di alluminio anodizzato.
Specifiche
Ingresso 4-fili
- Impedenza di ingresso: 10 kohm, accoppiamento a trasformatore su connettore XLR3F
- Intervallo del livello di ingresso: da -12 dBU a +8 dBU prima della limitazione
Uscita 4-fili
- Impedenza di uscita: 150 ohm, accoppiamento a trasformatore su connettore XLR3M
- Intervallo del livello di uscita: da -12 dBU a +8 dBU
- Reiezione del sidetone (propria modulazione di ritorno): da 30 a 40 dB di media, dipendente dalle caratteristiche della linea
Ingresso linea telefonica
- Connettori: 2 x RJ11
- Minima tensione della linea per assicurare l'agganciamento: 3 V
Meccanica
- Dimensioni: larghezza 78 mm x altezza 43 mm x profondità 120 mm
- Peso: 250 gr.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
